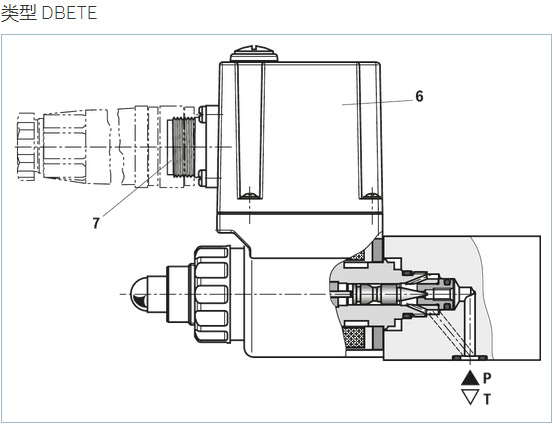

DBETE 型比例溢流閥是帶有集成電子裝置 (OBE) 的閥座設計的遙控閥，用于限制系統壓力。它由帶有中心螺紋和可拆卸線圈的比例磁鐵操作。磁鐵的內部連接到端口 T 或 Y，并充滿液壓油。使用這些閥，可以根據電氣設定值連續調整要限制的系統壓力。這些閥門主要由外殼 (1)、比例電磁閥 (2)、閥座 (3)、閥錐 (4)和集成電子元件 (6) 組成。電源電壓和額定電壓施加到設備插頭 (7) 上。設定點壓力特性曲線在工廠進行了少量調整。

基本原理

為了設置系統壓力，在控制電子設備上指定了一個設定點。根據設定值，電子設備通過電流控制電磁閥。比例電磁鐵將電流轉換為機械力，機械力通過電樞挺桿 (5) 作用在閥錐 (4) 上。閥錐（4）壓在閥座（3）上，堵住 P 口和 T 或 Y 口的連接。如果閥錐（4）上的液壓力等于電磁力，則閥門調節設定壓力通過推動閥錐 (4) 將抬離閥座 (3)，因此液壓油可以從端口 P 流向 T 或 Y。如果設定值為零，則控制電子裝置僅將最小控制電流施加到比例電磁閥 (2) 并設置最小設定壓力。
