特征

它有三位四路、兩位四路或兩位三路連接的方向設計.

大功率線圈

它的油口安裝表面符合DIN 24340形式A

要讓油口的安面符合ISO 4401-03-02-0-05和NFPAT3.5.1R2-2002 D03這兩種ISO認證。

帶有可拆線圈的濕式插腳的直流或交流線圈可旋轉90°。

在更換線圈時，無需打開壓力封閉腔

電氣連接為單一或?qū)χ羞B接

手動緊急操作，可以選擇

功能描述

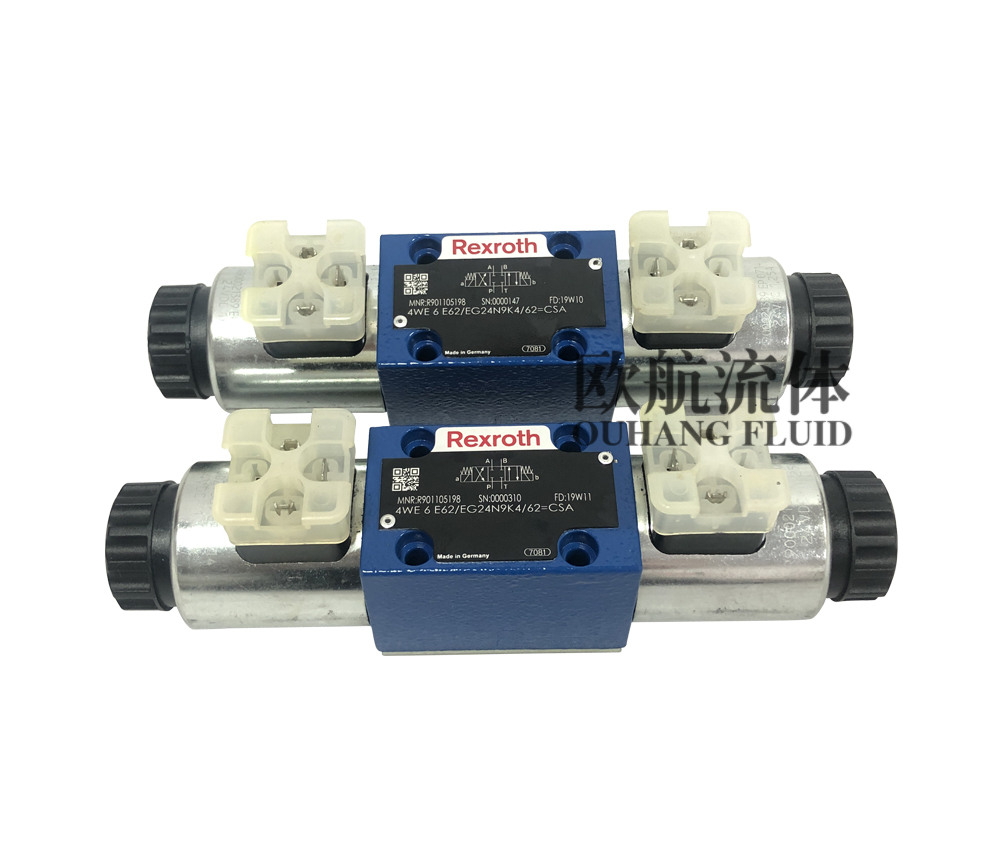

4槽W型定向閥，它是由電磁鐵操作的反向滑閥。所述閥芯切換時間可調的附加選擇方向閥主要由閥體(1)、一個或兩個電磁閥(3)控制閥芯(3)和一個或兩個復位彈簧4組成。所述閥門的兩個彈簧腔通過所述路徑(5)連接。因此，當閥芯被切換時，油被從一個彈簧腔壓到另一個彈簧腔。如果通過節流閥減小路徑的面積，則切換時間將相應地改變T噴嘴和彈簧腔。這意味著由油口產生的峰值壓力不影響閥芯(3)的操作，實現了閥在斷電狀態下的平穩切換，閥芯(3)被復位彈簧(4)保持在中間或初始位置(脈沖閥芯除外)?？刂崎y芯(3)由濕電磁軌道(3)驅動。

為了確保正確的功能，一定要用油液填充電磁鐵街鐵腔

電磁鐵(2)的電磁力作用于控制閥芯(3)，并將其從靜態位置切換到所需的開關位置，從而使液體從P流向A和B到T，或使P到B和A到T，當電磁條(2)關閉時，控制閥芯(3)被復位彈簧推回初始位置。

可供選擇的手動緊急操作(6)可使控制閥核心(3)在電磁鐵不接通時移動。

可調滑閥(僅直流電磁鐵才有)的開關時間可通過安裝節流閥螺釘(7)或可選液體電阻(8)來延長(見下面)：

4.WE10.CG.C.型配油門螺絲

4.WE10.CGA.型帶液體阻力
