在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部控制電子元件進行控制。

設置：

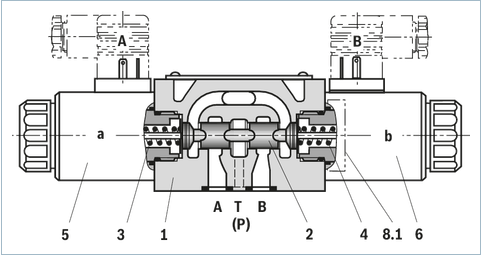

閥門的基本構成包括：

• 帶連接面的殼體 (1)

• 帶有壓縮彈簧（3 和 4）的控制閥芯 (2)

• 帶對中螺紋的線圈（5 和 6）

功能：

• 線圈（5 和 6）斷電后，通過壓縮彈簧（3 和 4）使控制閥芯 (2) 保持在中心位置通過為比例電磁鐵通電直接對控制閥芯 (2) 進行操作，例如控制線圈“b”(6)將控制閥芯 (2) 與電氣輸入信號成比例地向左移動通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接關閉線圈 (6)控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置

帶兩個閥芯位置的閥門（型號 4WRA...A...）：

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞 (8.1) 或帶 NG10 的蓋 (8.2) 來代替 個比例電磁鐵。

注意：

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
