以太子環：以太子環為非閉環拓?fù)?，它通過相交節點掛接在其它環或網絡上，和相交節點間歸屬于其它環或網絡的通道一起形成閉環拓?fù)洹?/div>
每個以太環(不論是普通以太環還是以太子環)都有以下兩種狀態：
Idle狀態：環網的每條物理鏈路都是連通的。
Protection狀態：環網中某條物理鏈路斷開。
（二）節點
以太環上的每臺設備都稱為一個節點。對于某個特定的以太環而言，節點的角色分為下列幾種：

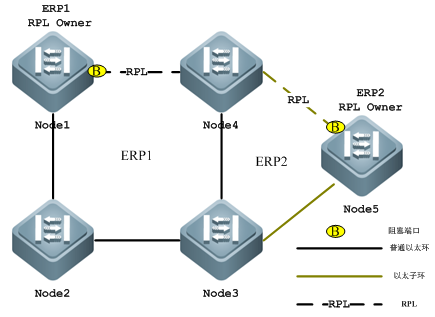

RPL(Ring Protection Link，環保護鏈路) owner節點：緊挨著RPL鏈路，在以太環處于Idle狀態時，負責阻塞RPL鏈路，防止網絡出現環路的節點。每個以太環(不論是普通以太環還是以太子環)都有且僅有一個RPL owner節點(負載均衡模式下，一個物理以太環上跑多個ERP環，可以有多個RPL owner節點)。Node1為以太環ERP1的RPL owner節點;Node5為以太子環ERP2的RPL owner節點。
非RPL owner節點：以太環上除RPL owner節點外的其它節點。除Node1和Node5外的其它節點，被稱為各個環的非RPL owner節點。
對于全局(指不針對某個特定的以太環)而言，節點的角色分為下列幾種：
相交節點：在相交以太環中，同時屬于多個環的節點被稱為相交節點。Node3與Node4被稱為相交節點。
非相交節點：在相交以太環中，只屬于某個以太環的節點被稱為非相交節點。除Node3和Node4外的其它節點，都被稱為非相交節點。
?。ㄈ╂溌放c通道
RPL(Ring Protection Link，環保護鏈路)：每個以太環(不論是普通以太環還是以太子環)都有且僅有一條RPL。當以太環處于Idle狀態時，RPL鏈路處于阻塞狀態，不轉發數據報文，以避免形成環路。Node1與Node4間的鏈路為以太環ERP1的RPL鏈路，Node1阻塞RPL端口(RPL鏈路所在的端口);Node4與Node5間的鏈路為以太環ERP2的RPL鏈路，Node5阻塞RPL端口。
子環鏈路：在相交環當中，歸屬于子環，由子環控制的鏈路。假設ERP1是普通以太環，ERP2是以太子環，則Node4與Node5間的鏈路及Node3與Node5間的鏈路為子環ERP2的鏈路，其它鏈路歸屬于普通以太環ERP1(特別注意：Node3與Node4間的鏈路屬于普通以太環ERP1，不屬于以太子環ERP2，不受ERP2的控制)。
R-APS (Ring Auto Protection Switch)virtual channel：在相交環中，相交節點間，用于傳輸子環協議報文，但不屬于子環的通路被稱為子環的R-APS虛擬通道。由于Node1阻塞RPL鏈路，子環ERP2的協議報文在以太環ERP1中，通過Node3與Node4間的直連鏈路傳播，則Node3與Node4間的直連通路就被稱為子環ERP2的R-APS虛擬通道。
?。ㄋ模￢LAN
ERPS中有兩種類型的VLAN，一種是R-APS VLAN，另一種是數據VLAN。
R-APS VLAN：R-APS VLAN 用來傳遞ERPS協議報文。設備上接入ERP環的端口都屬于R-APS
VLAN，且只有接入ERP環的端口可加入此VLAN。不同環的R-APS VLAN必須不同。R-APS VLAN的接口上不允許配置IP 地址。
數據VLAN：與R-APS VLAN 相對，數據VLAN 用來傳輸數據報文。數據VLAN 中既可包含ERP環端口，也可包含非ERP環端口。
二、協議報文

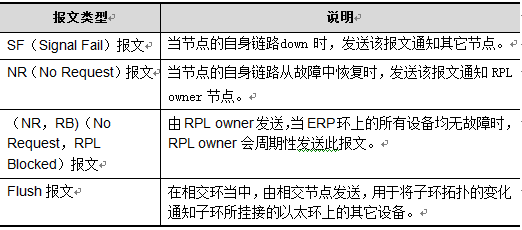

ERPS協議報文(也稱R-APS報文)的類型及其作用如下表所示：
?。ㄒ唬〦RPS工作原理
正常狀態
1、 所有的節點在物理拓?fù)渖弦原h(huán)的方式連接。
2、 環路保護協議通過阻塞RPL鏈路，確保不會成環(Loop)。Node1和Node4間的鏈路為RPL鏈路。
3、 對相鄰節點間的每條鏈路進行故障檢測。
4、 與故障鏈路相臨的節點對故障鏈路進行阻塞，并使用R-APS(SF)消息向環上的其他節點報告故障。假設Node2，Node3間鏈路故障，則Node2和Node3等待holdoff計時器超時后，會阻塞故障鏈路，分別向環網上各個節點發送R-APS(SF)消息。
5、 R-APS(SF)消息觸發RPL擁有節點打開RPL端口。R-APS(SF)消息還觸發所有的節點更新各自MAC 表項和ARP/ND表項，然后節點進入保護狀態(Protection)。
鏈路故障
1、 與故障鏈路相臨的節點對故障鏈路進行阻塞，并使用R-APS(SF)消息向環上的其他節點報告故障。假設Node2，Node3間鏈路故障，則Node2和Node3等待holdoff計時器超時后，會阻塞故障鏈路，分別向環網上各個節點發送R-APS(SF)消息。
2、 R-APS(SF)消息觸發RPL擁有節點打開RPL端口。R-APS(SF)消息還觸發所有的節點更新各自MAC 表項和ARP/ND表項，然后節點進入保護狀態(Protection)。
鏈路恢復
1、 當故障恢復時，故障相鄰的節點繼續保持阻塞狀態，并發送R-APS(NR)消息，表示沒有本地故障。
2、 guard計時器耗盡后，RPL Owner節點收到第一個R-APS(NR)消息后，開始啟動WTR定時器。
3、 當WTR定時器耗盡后，RPL Owner節點阻塞RPL，并發送R-APS(NR，RB)消息。
4、 其他節點收到這個消息后，更新各自MAC 表項和ARP/ND表項，發送R-APS(NR)消息的那個節點停止周期性發送消息，并打開原先阻塞的端口。環網又恢復到了最初的正常狀態。
三、ERPS技術特點
?。ㄒ唬〦RPS負載均衡
通過在同一個物理環網上配置多個以太環，不同以太環發送不同VLAN(稱為保護VLAN)的流量，實現不同VLAN的數據流量在該環網中的拓?fù)洳煌?，從而達到負載分擔的目的。
一個物理環網對應了兩個以太環，兩個以太環保護的VLAN不同，Node2為ERP1的RPL owner，Node3為ERP2的RPL owner。通過配置，可以實現不同VLAN分別阻塞不同的鏈路，從而實現單環的負載分擔。
?。ǘ┌踩院?/strong>
ERP中有兩種類型的VLAN，一種是R-APS VLAN，另一種是數據VLAN。R-APS VLAN只用于傳輸ERPS的協議報文;而ERP也只處理來自R-APS VLAN的協議報文，不會處理任何來自數據VLAN的協議攻擊報文，提高ERP的安全性。
?。ㄈ┲С侄喹h(huán)相交相切
ERPS支持在同一節點(Node4)以相切或者相交形式加入多個環，大大增加了組網的靈活性。
環網工業交換機全部支持ERPS環網組網技術，大大提升組網的靈活度，且故障收斂時間≤20ms，確保前端視頻數據傳輸?shù)母叻€(wěn)定性。并且支持使用單芯光纖組成ERPS環網，保證視頻數據上傳無瓶頸，同時為客戶大量節省光纖資源。
