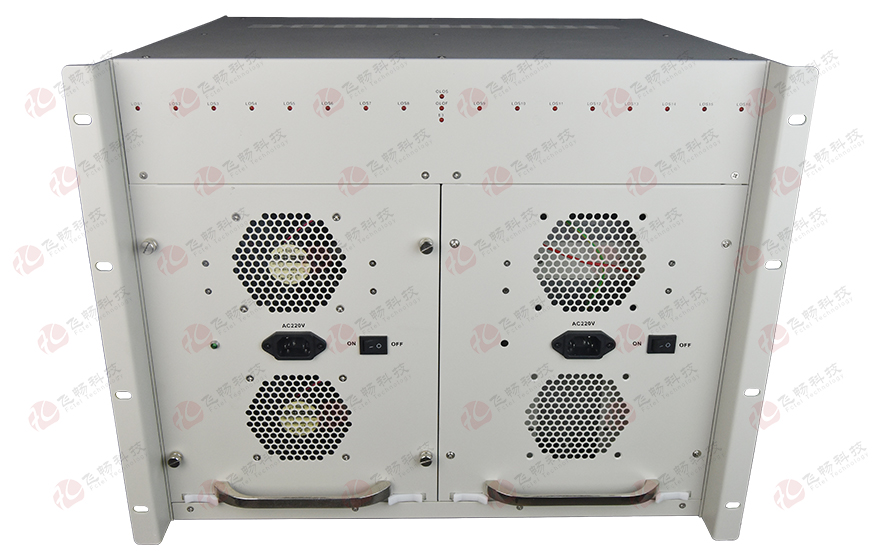

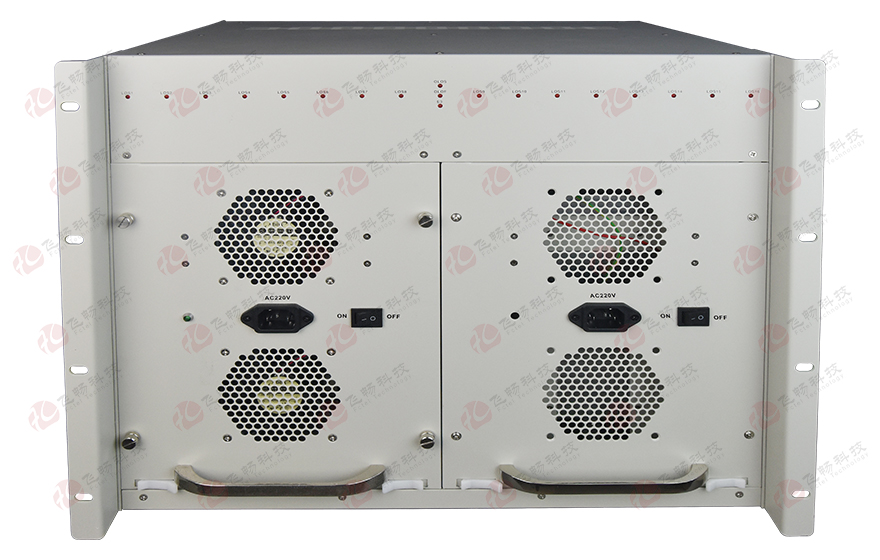

960路電話光端機（8U 19英寸，SFP 1+1光備份）

型號：FCP-O960/S960次留言分享

描述：384路電話接口（由16個功能板組成）；帶2個光口卡片1個。在光纖上傳輸960路電話（FXO/FXS/2線音頻），4U19英寸機架，－48V或AC220V雙電源（可選）。

產品描述

功能特點

產品描述

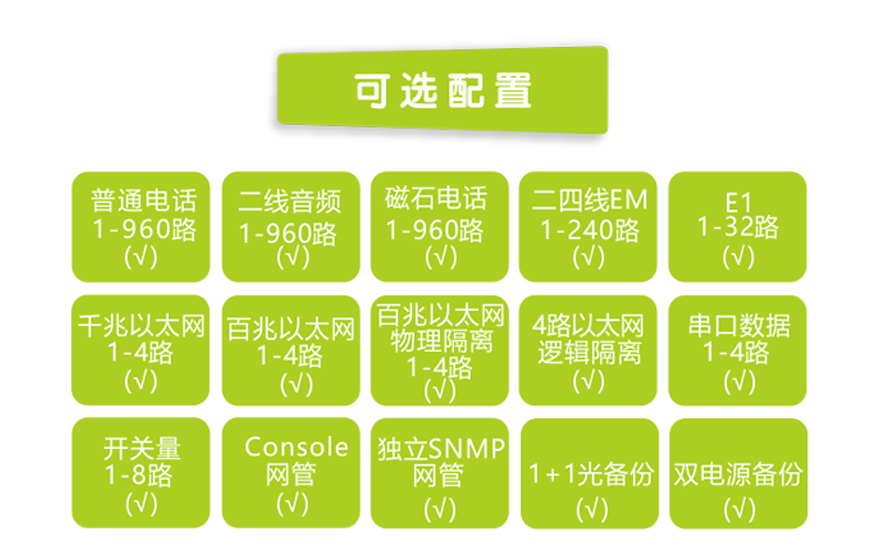

本系列設備是本公司研制的PCM光纖傳輸專用超大規模集成電路的基礎上開發的點對點光傳輸設備。設備為8U機框，提供1-960路電話，4路10/100M快速以太網接口(線速100M)或者4路10/100/1000M千兆以太網接口(線速1000M)或者4路物理隔離百兆以太網接口(每路線速獨立帶寬100M); 還可以擴展接口比如RS232/485/422異步數據/TTL信號 、開關量信號等傳輸通道，應用十分靈活。

功能特點

◆ 插卡式設計，方便有問題的話路更換，避免了整體式設備1路電話出問題整機都需更換的問題；
◆ 擴容方便，增加板卡即可，維護方便，更換板卡即可；

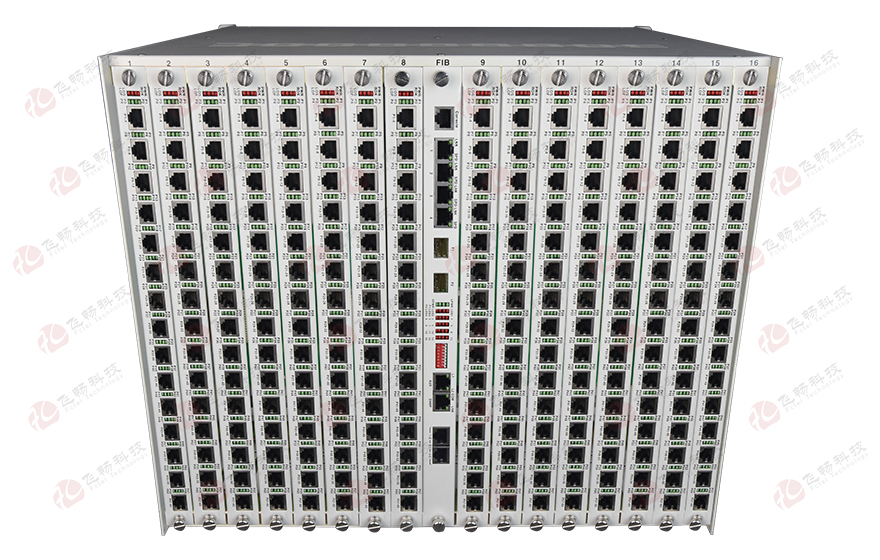

◆ 設備為8U 19英寸機框，總共有一個光口板與16個60路電話功能板組成，光口板提供4路百兆/千兆以太網接口+一個1+1光接口+2個擴展業務接口比如RS232/RS485/RS422SNMP模塊4E1接口等；
◆ 60路語音卡也可以換成2路E1卡最多支持32路E1接入;
◆ 語音口支持FXO/FXS/二線音頻/磁石電話接口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連;
◆ 1-960路FXO/FXS接入，支持支持來電顯示功能/反極性計費/傳真功能；
◆ 可選的4路以太網接口為交換口，也可劃分VLAN；
◆ 以太網接口速率為百兆或千兆可選，全雙工/半雙工自適應；
◆ 具備在本端查看顯示遠端設備工作狀態功能；
◆ 無中繼傳輸距離可達2~100公里；
◆ 多種電源方式可選：AC220V、DC-48V等；DC-48V電源具備極性自動檢測功能，安裝時無需區分正負極；
◆ 電話接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波8/20μs，開路峰值輸出電壓6KV標準。

技術參數

◆ 光纖部分
多模光纖:
50/125um 或 62.5/125um，
傳輸距離：       2Km 多模光纖，衰減(3dbm/km )
波長: 850nm
發射功率: -12dBm (Min) ～ -9dBm (Max)
接收靈敏度: -28dBm (Min)
鏈路預算: 16dBm
單模光纖:
8/125um 或 9/125um
傳輸距離:       20Km 單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)
波長:           1310nm（超長距離傳輸時選用1550nm波長）
發射功率:      -9dBm (Min) ～-5dBm (Max)
接收靈敏度:    -27dBm (Min)
鏈路預算:       18dBm
◆ E1接口
設備16路E1接口均符合G.703建議
速   率：   2048Kb/s±50ppm
碼   型：   HDB3
阻   抗：   非平衡式 75W/平衡式 120W
非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
抖動特性：滿足G.742、G.823建議
輸入口允許衰減：0~6dBm
◆ FXS 用戶電話口/公務電話口
振鈴電壓： 75V
振鈴頻率： 25Hz
二線輸入阻抗： 600Ω(摘機)
回?fù)p： 20dB
◆ FXO 中繼口
振鈴檢測電壓： 35V
振鈴檢測頻率： 17Hz-60Hz
二線輸入阻抗： 600Ω(摘機)
回?fù)p： 20 dB
◆ 電氣和機械特性
系統電源：     AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外觀結構:       (長×寬×高) 443*365*195mm 機架式
◆ 環境指標
工作溫度： -10℃—+60℃
儲存溫度： -40℃—+85℃
工作濕度： 0%—95%（無凝結）
MTBF：＞100000小時

應用方案

產品尺寸

產品視頻

資料下載

960路電話光端機（8U機框，19英寸，1+1光備份）--規格書
