32路電話+4E1+4路物理隔離百兆網絡光端機

型號：FCP-O32E4F4pR4/FCP-S32E4F4pR4次留言分享

描述：提供1-32路電話光端機另加4E1，4路物理隔離獨立線速100M以太網可帶Console網管，提供6U機架插卡式可SNMP網管。

產品描述

功能特點

產品描述

本電話光端機提供32路電話與1~4路E1接口，4路物理隔離百兆以太網接口（每路線速獨立帶寬100M），以及4個擴展業務接口等傳輸通道，應用十分靈活。

功能特點

◆ 基于自主知識產權的集成電路；

◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；

◆ 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，FXO口與程控交換機對接，FXS口與用戶的電話機相連;

◆ 語音FXO/FXS接入，支持支持來電顯示功能/反極性計費/傳真功能；

◆ 電話接口支持兩邊站點的相互放號功能；

◆ 提供4個擴展接口，可以擴展1~4路異步數據，如RS232/ RS485/RS422/TTL等；或1~8路開關量;

◆ 4路以太網接口10/100M，全/半雙工完全自適應，每路獨立帶寬線速100M，總的帶寬可以是雙向4*100M；

◆ 每路以太網口支持Auto-MDIX(交叉/直連線自適應)；

◆ 無中繼傳輸距離可達2~100公里；提供主光纖接口與備份光纖接口，雙光口備份功能確保業務永不間斷；

◆ 支持Console串口網管與獨立SNMP網管模式；

◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;

◆ 電話/網絡/串行接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs，開路峰值輸出電壓6KV標準；

技術參數

◆ 光纖部分

光口：1，2（1+1 光備份）

光纖：單纖雙纖

光纖接口：FC/SC/ST/LC(SFP)

波長：850nm/1310nm 多模；1310nm/1550nm 單模

無中繼傳輸距離：20~120Km

典型發射功率:

單模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受靈敏度范圍：-28dBm~- 40dBm

◆ 10/100M以太網接口

協議：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ E1 接口

設備接口：設備接口符合G.703建議

速率： 2048Kb/s±50ppm

碼型： HDB3

阻抗：非平衡式 75Ω/平衡式 120Ω?

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：滿足G.742、G.823建議

輸入口允許衰減：0～6dBm

◆ FXS 用戶電話口

振鈴電壓： 75V

振鈴頻率： 25Hz

二線輸入阻抗：600Ω(摘機)

回損： 20dB

◆ FXO 中繼口

振鈴檢測電壓：35V

振鈴檢測頻率：17Hz-60Hz

二線輸入阻抗：600Ω(摘機)

回損： 20 dB

◆ E&M 2/4線音頻接口

E&M類型： TYPE V

E線最大電流：22mA;飽和電壓：3V

M線恒定電流：7mA; 最小檢測電流：5mA

AD增益：0dB;

DA增益：0dB

2/4線輸入阻抗：600Ω

◆ 磁石電話接口

振鈴電壓：75V

振鈴頻率：25Hz

二線輸入阻抗：600Ω(摘機)

回損：20dB

◆ 電氣和機械特性

系統電源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤10W

外觀結構: 485（長）X200（寬）X45（高）mm 19英寸 1U機架式

◆ 環境指標

工作溫度： -10℃—+60℃

儲存溫度： -40℃—+85℃

工作濕度： 0%—95%（無凝結）

MTBF：＞100000小時

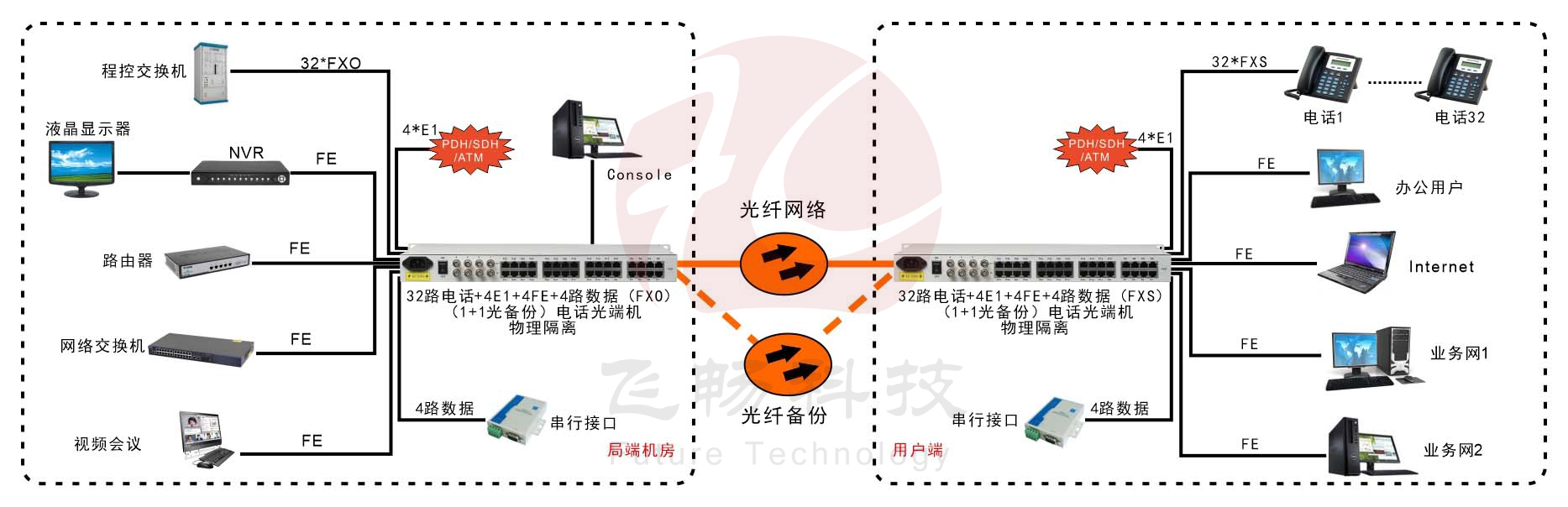

應用方案
