網管型工業級1光1電百兆光纖收發器

描述：帶遠端OAM幀管理功能支持Console網管/WEB網管/獨立SNMP網管，也可以與2U插卡式帶SNMP網管的1光1電收發器卡互聯在SNMP軟件上能管理到本設備。

產品描述

功能特點

技術參數

產品描述

本系列產品是工業級1口10/100base-T雙絞線與100base-FX光纖介質之間的轉換或延伸網絡傳輸?shù)墓饫w轉換，主要用于光纖網絡遠距離（20/40/60/80/120公里）傳輸。此款產品提供1路百兆光口；1路百兆以太網電口。具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。

設備基于以太網交換芯片+FPGA方案，帶遠端OAM幀管理功能支持Console網管/WEB網管/獨立SNMP網管，也可以與2U插卡式帶SNMP網管的1光1電收發器卡互聯在SNMP軟件上能管理到本設備。

功能特點

◆ 工業以太網系列，專為嚴酷苛刻的工業環境而設計;

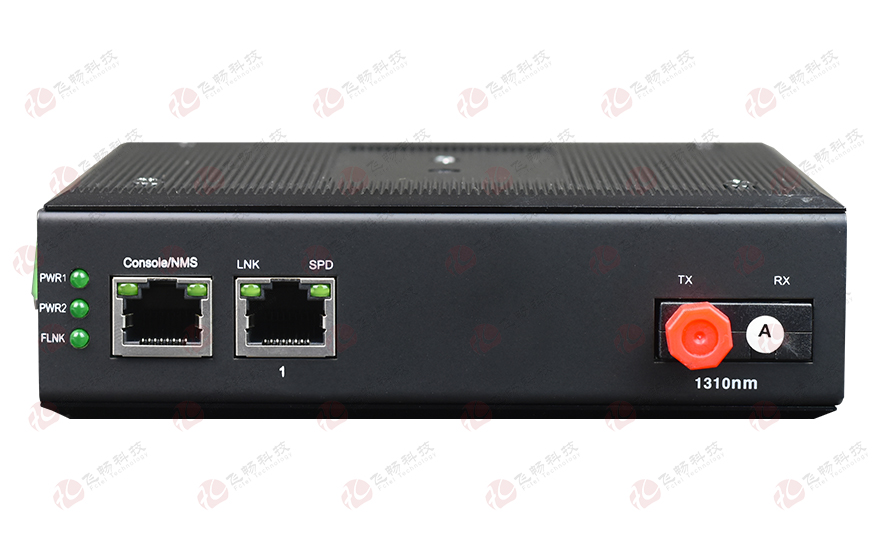

◆ 設備提供1路百兆以太網電口，1路百兆光口，一個可選Console/SNMP網管口;

◆ 電接口（RJ45接口）支持10/100M自適應、全/半雙工方式、MDI/MDI-X自動偵測;

◆ 光接口支持多模雙纖、單模雙纖、單模單纖三種光纖傳輸模式，SC/ST/FC/LC接口可選;

◆ 具有廣播風暴保護、平衡流量、隔離沖突、檢測差錯及死機自復位等功能，適合于視頻傳輸?shù)却罅髁繑?shù)據應用;

◆ 收發器內置1MBits高速率緩存，能避免IP攝像機在監控畫面急速變化的環境下導致的傳輸畫面卡頓現象；

◆ 支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用，支持最大為10K字節的以太包；

◆ 設備為以太網交換芯片+FPGA方案，帶遠端OAM管理幀功能，可以與2U插卡式帶SNMP網管的1光1電收發器卡互聯，SNMP軟件上能管理到本設備;也可以支持Console(CLI)網管/WEB網管/獨立SNMP網管;

◆ 網管實時查看及管理本端與對端以太網的接口狀態與設置；設備帶掉電檢測功能，能檢測當光信號丟失時為對端設備掉電或是光纖不通；

◆ 支持寬范圍9-55V交流與直流電源輸入;

◆ 支持內部隔離，冗余雙電源輸入;

◆ 電源支持過載保護、防反接保護;

◆ 符合工業四級電磁兼容性要求;

◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;

◆ 無風扇高效散熱，降低修復時間;

◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗;

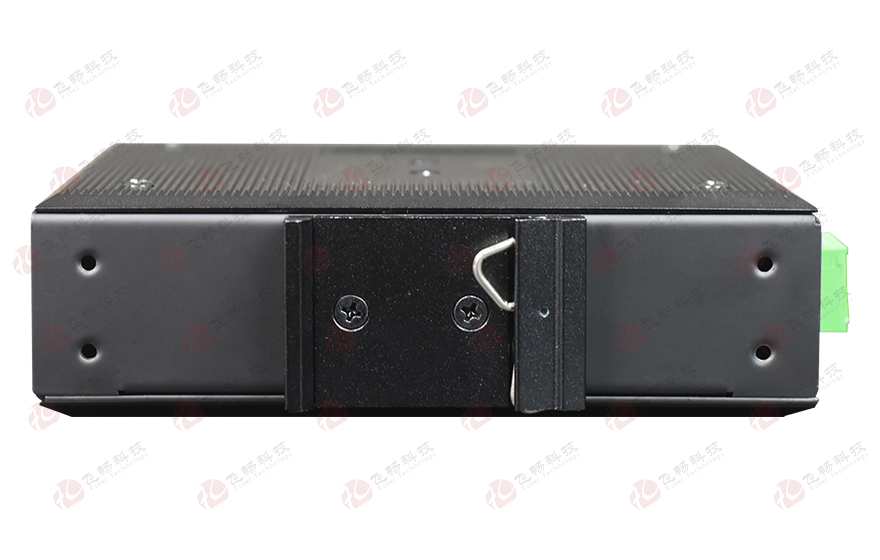

◆ 導軌或壁掛式安裝;

◆ 寬溫型：工作溫度-40℃~ +85℃;

◆ 所有型號皆通過100%烤機測試，保修期：5年;

技術參數

◆ 光纖部分

光纖：單纖雙纖

光纖接口：FC/SC/ST/LC(SFP)

波長：850nm/1310nm 多模；1310nm/1550nm 單模

無中繼傳輸距離：20~120Km

典型發射功率:

單模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受靈敏度范圍：-28dBm~- 40dBm

◆ 10/100M以太網接口

協 議：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通線自適應）

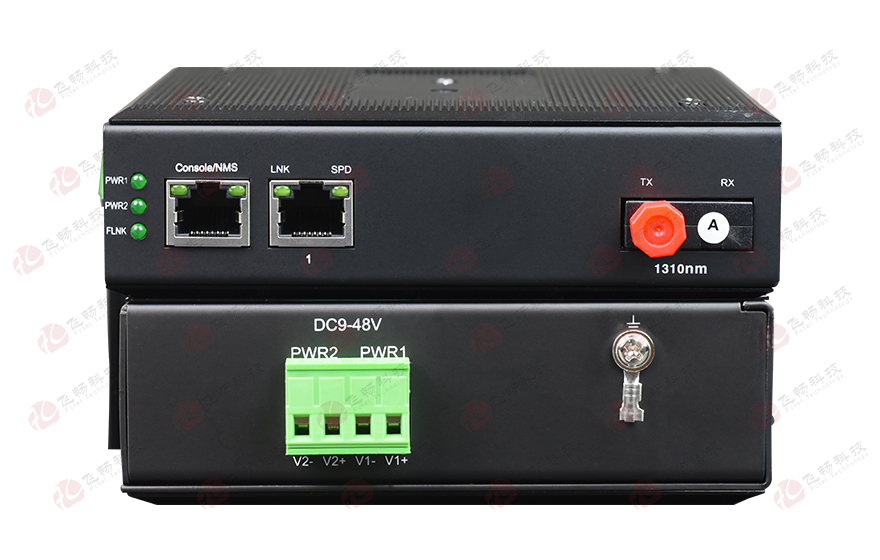

◆ 電源

冗余雙電源輸入: DC9-48V 功耗<5W

過載保護：支持

反接保護：支持

冗余保護：支持

接入端子： 4芯5.08mm間距插入式端子

◆ 機械與產品尺寸

外殼： IP40防護等級，鋁合金材質

尺寸： 133mm(長) x 120mm(寬) x 31.0mm(高)

安裝方式：導軌安裝、壁掛式安裝

重量： 0.685kg/臺

◆ 環境指標

工作溫度：-40℃—+85℃(工業級)

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞100000小時

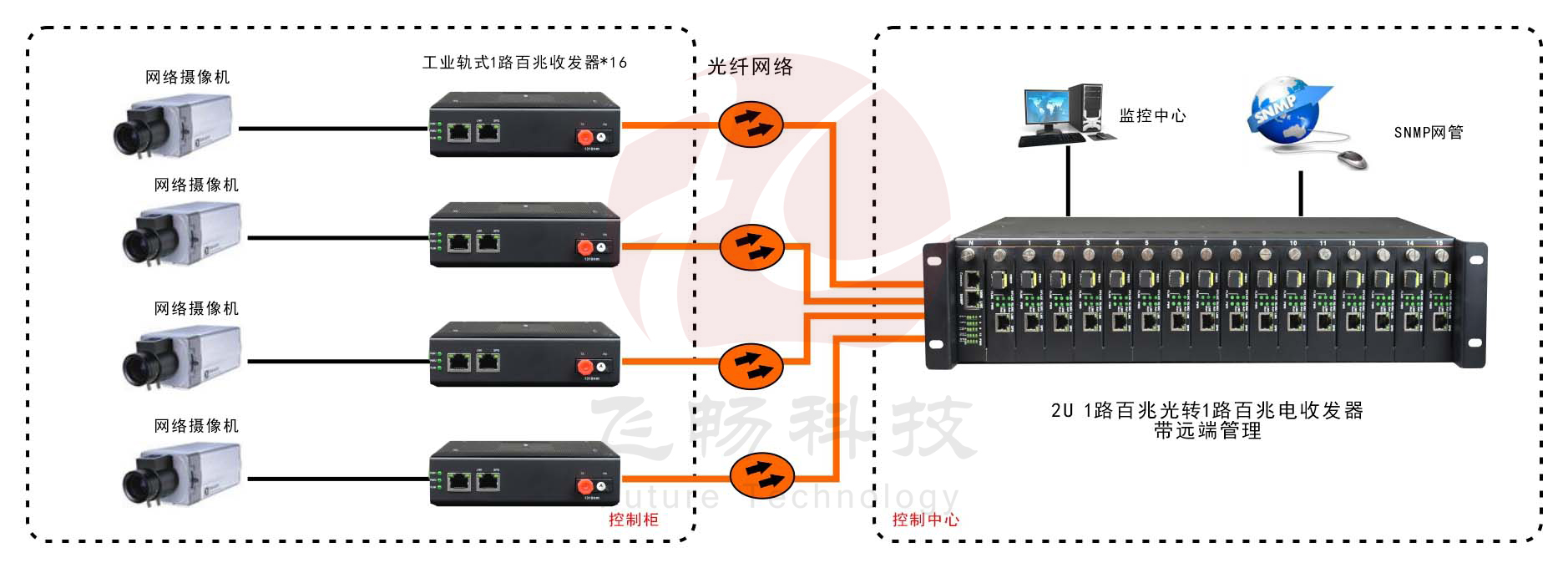

應用方案
