在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。通過集成電子元件控制線圈。

設置：

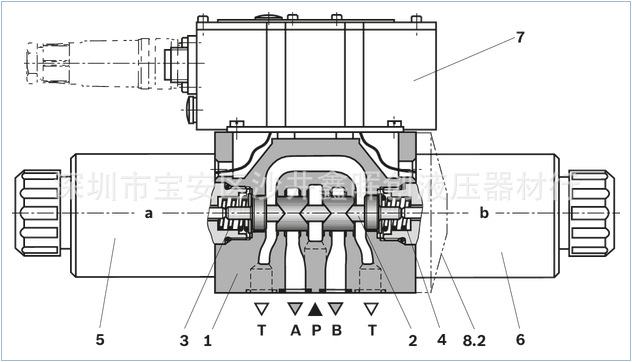

閥門的基本構(gòu)成包括：

• 帶連接面的殼體 (1)

• 帶有壓縮彈簧（3 和 4）的控制閥芯 (2)

• 帶對中螺紋的線圈（5 和 6）

• 集成電子元件 (7)

功能：

• 線圈（5 和 6）斷電后，控制閥芯 (2) 將通過壓縮彈簧（3 和 4）保持在中心位置

• 通過為比例電磁鐵通電，例如，為線圈“b”(6) 通電，從而直接操作控制閥芯 (2)

• 控制閥芯 (2) 與電氣輸入信號成比例地向左移動

• 通過具有漸進流體特性的節(jié)流橫截面，進行從 P 到 A 及從 B 到 T 的連接

• 關(guān)閉線圈 (6)

• 控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置
