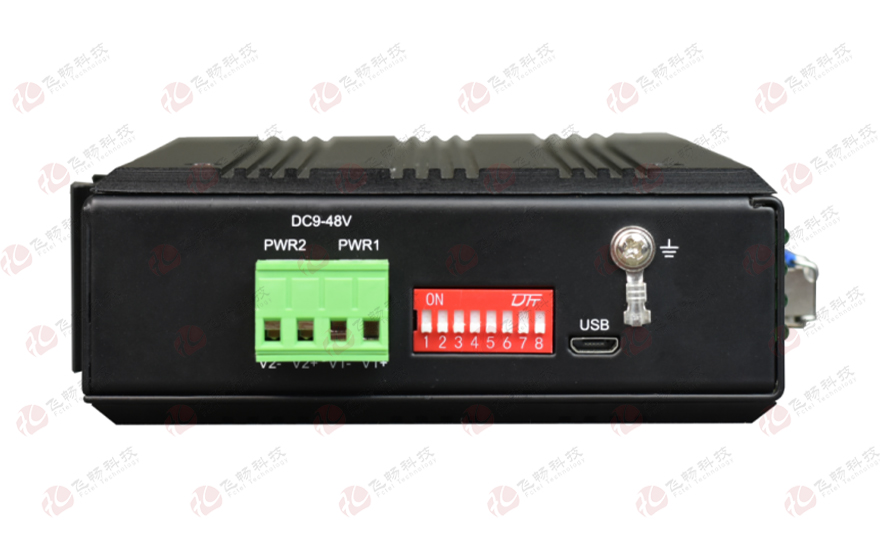

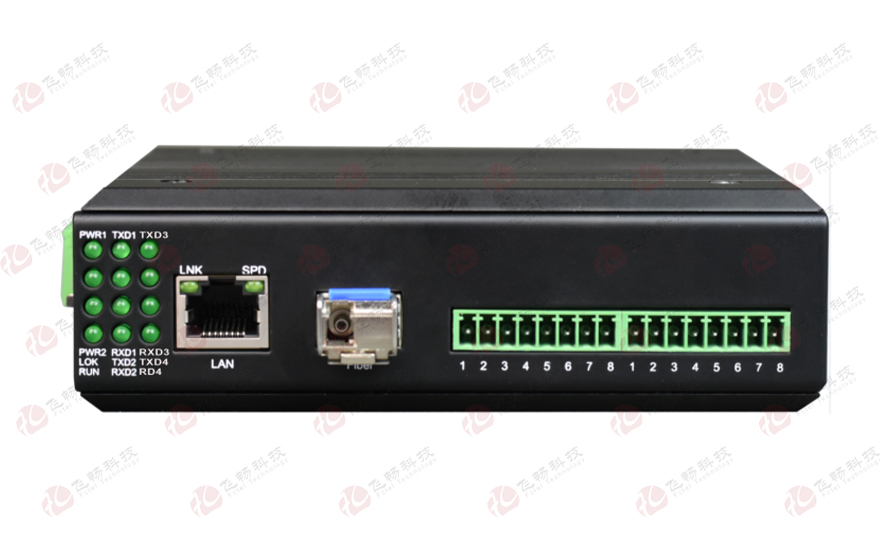

工業軌式1-8路DI/DO/AI/AO開關量模擬量服務器(帶1光1電交換口)

型號：FCT-081619次留言分享

描述：本工業軌式1-8路DI/DO/AI/AO開關量模擬量服務器是為IP40防護等級，是一款能讓DI/DO/AI/AO設備立即具備聯網能力的服務器。該產品支持1-8路DI/DO/AI/AO轉1路百兆電以太+1路百兆光以太

產品描述

功能特點

產品描述

本工業軌式1-8路DI/DO/AI/AO開關量模擬量服務器是為IP40防護等級，是一款能讓DI/DO/AI/AO設備立即具備聯網能力的服務器。該產品支持1-8路DI/DO/AI/AO轉1路百兆電以太+1路百兆光以太，可以采用35mm軌式與壁掛式安裝方式，能滿足不同應用現場的需求。
串口服務器支持多種網絡協議，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP協議；擁有完善的管理功能，支持訪問控制、快速配置、在線升級等；支持Modbus TCP；支持WEB訪問方式。另外，配套提供的基于Windows平臺的管理配置工具，能夠一步一步引導用戶對設備進行管理配置。

功能特點

◆ 采用ARM Cortex -M4 ，主頻 192MHz處理器；
◆ 支持1路百兆電以太+1路百兆光SFP口，兩個口為交換口，支持SFP光模塊DDM管理；
◆ 以太網支持10/100Base-T(X)自適應以太網接口；支持自動協商（Auto-Nego Full&half duplex）,支持自動交叉線檢測（MDI/MDIX）；
◆ 支持最多8路DI/DO/AI/AO開關量模擬量，每2路為一個單位，任意配置DI/DO/AI/AO，比如2路DI+2路DO+2路AI+2路AO，或4路DI+4路AI，每路有指示燈狀態指示；
◆ 模擬量輸入支持12位分辨率輸出，2‰精度，支持2線，3線，4線傳感器接入；支持0-20mA、4-20mA、0-5V、0-10V，-5V-+5V 5種模擬量輸入信號。
◆ 開關量輸入支持干接口或NPN,PNP晶體管方式，開關量輸出支持干接口或24V MOS管方式;
◆ 光接口支持多模雙纖、單模雙纖、單模單纖三種光纖傳輸模式，SC/ST/FC/LC接口可選
◆ 支持支持Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多種工作模式；
◆ 支持Windows配置工具、串口和WEB等多種配置形式、支持SNMP網管；
◆ 支持本地和遠程的系統固件升級；
◆ 支持寬范圍9-55V交流與直流電源輸入;
◆ 支持內部隔離，冗余雙電源輸入;
◆ 電源支持過載保護、防反接保護;
◆ 符合工業四級電磁兼容性要求;
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;
◆ 無風扇高效散熱，降低修復時間;
◆ 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗;

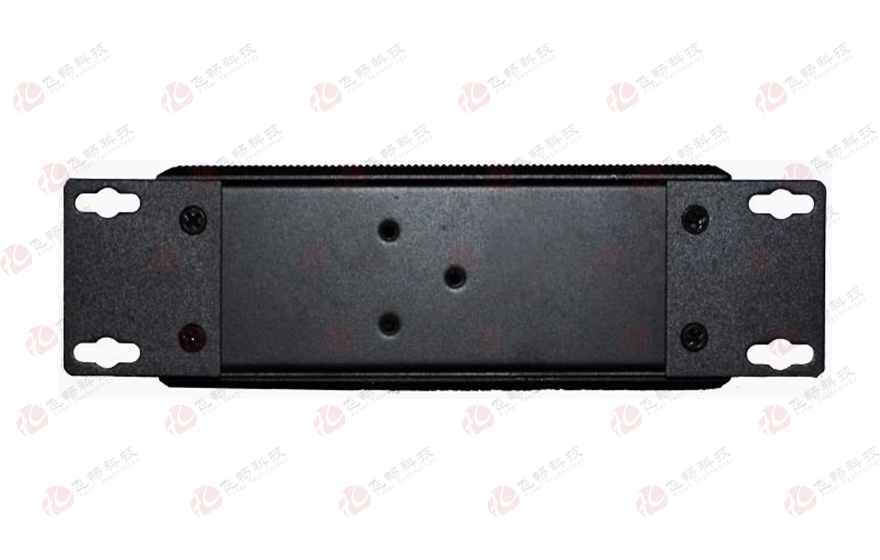

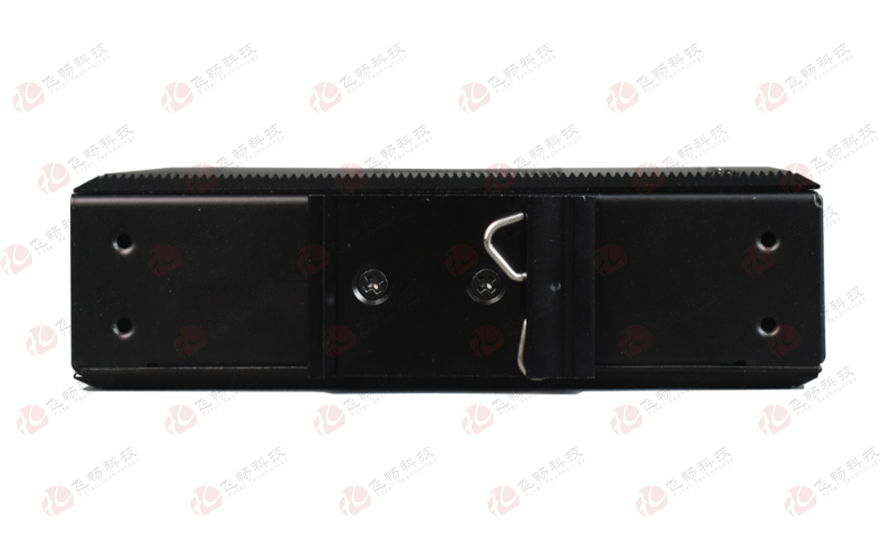

◆ 導軌或壁掛式安裝;
◆ 寬溫型：工作溫度-40℃~ +85℃;
◆ 所有型號皆通過100%烤機測試;

技術參數

◆ 10/100M以太網接口
協    議：符合IEEE 802.3ab，IEEE 802.3z
速    率：10/100自適應m全/半雙工自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座支持Auto-MDIX
◆ 光纖部份
光口：1
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 開關量接口
輸出接口類型：
干接點：信號繼電器干接點輸出；30VDC/0.5A，最大開關頻率：50HZ
脈沖量（濕接點）：
光MOS繼電器輸出，245VDC/0.12A，0-VCC(VCC為    本機供電電源電壓)
響應時間：
干接點輸出:<1.2ms；濕接點 輸出<0.6ms
開關信號輸入:
干接點：；濕接點：NPN&PNP

輸出浪涌保護:
干接點輸出：無；
濕接點輸出：TVS+固體放電管防護
◆ 電流模擬量
輸入輸出范圍： 0~20mA(包含 4~20mA)
分辨率： 12位
采樣速率： 20K次/秒
時間延遲： <0.1ms
最大負載能力： 600Ω
輸入電阻： 125Ω
精度： 0.2%(常溫)
◆ 電壓模擬量
輸入輸出范圍： 0~10V(包含 0~5V)，-5V-+5V
分辨率： 12位
采樣速率： 20K 次/秒
時間延遲： <1ms
最大負載能力： 600Ω
輸入電阻： 100ΚΩ
精度： 0.2%(常溫)
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100,000小時

產品型號	FCT-081619
產品功能描述	在以太網上傳輸8路DI/DO/AI/AO，工業軌式
業務端口描述	8路DI/DO/AI/AO接口；1路百兆電口+1路百兆SFP光口
電源	冗余雙電源電源輸入DC9-55V 或AC7-43V,功耗<5W 過載保護：支持；反接保護：支持；冗余保護：支持接入端子：4芯5.08mm間距插入式端子
產品尺寸	外殼：IP40防護等級，鋁合金材質 尺寸：133mm(長) x 120mm(寬) x 40.0mm(高) 裝方式：導軌安裝、壁掛式安裝
重量	0.65Kg/臺

應用方案

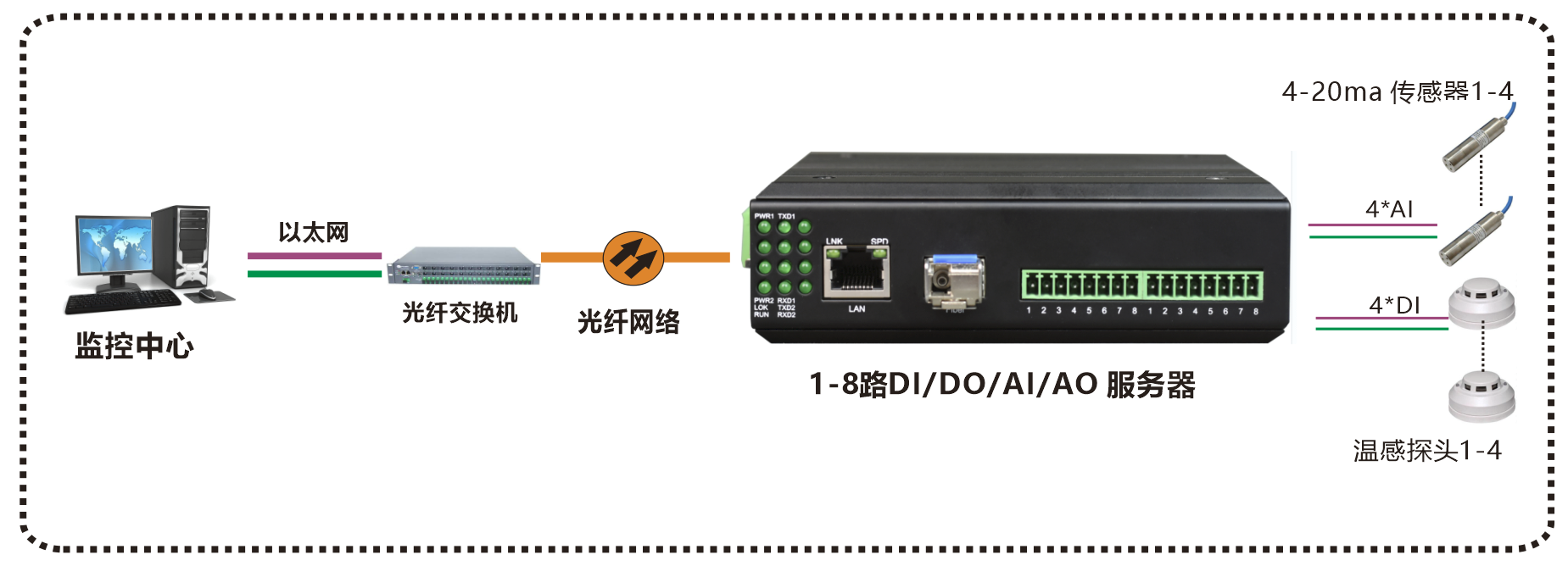

案例一：單臺應用

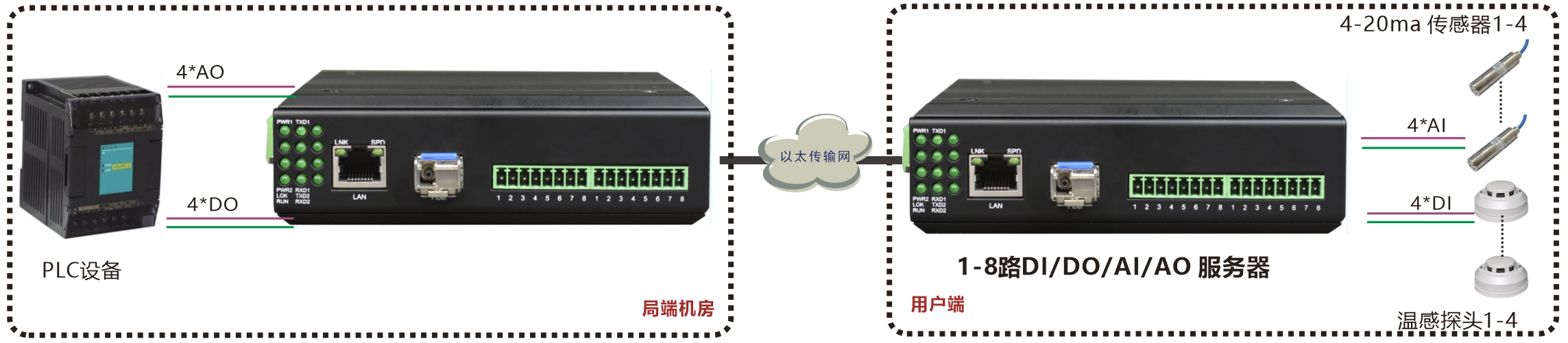

案例二：成對應用

產品尺寸
