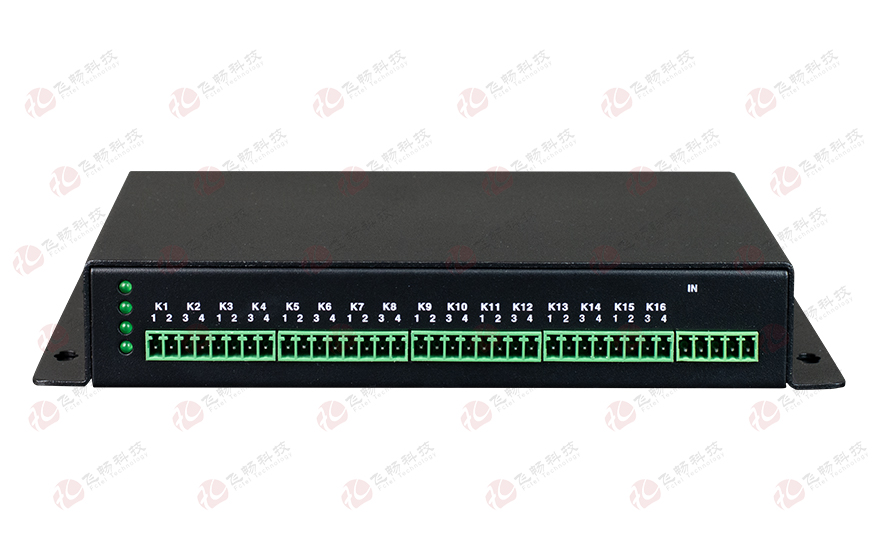

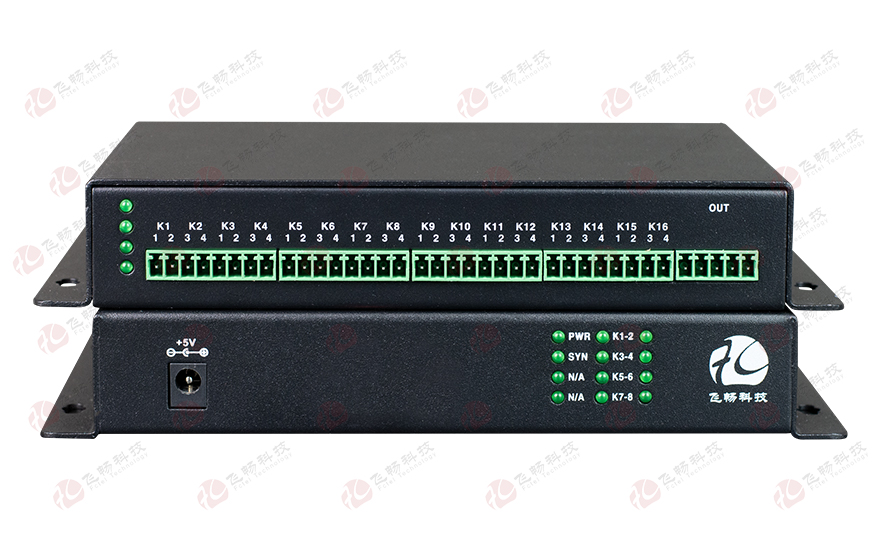

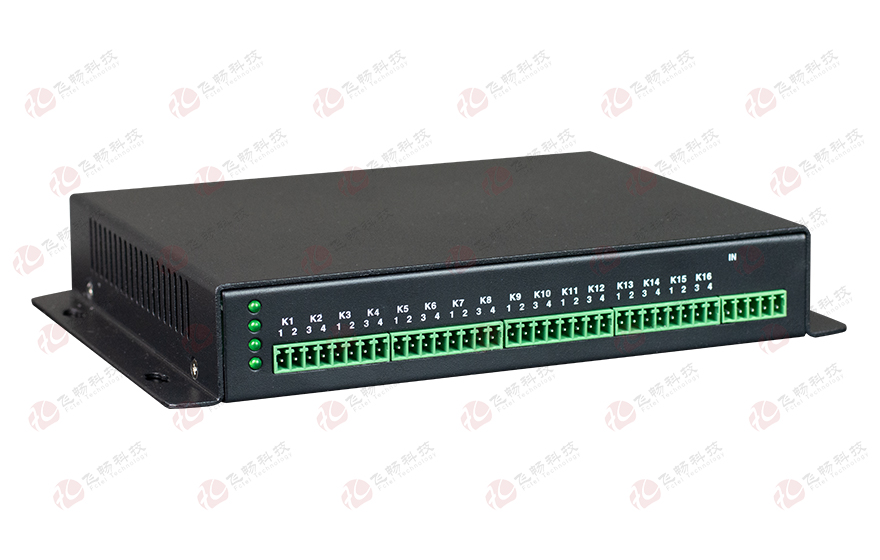

4路RS485集線器

型號：FCC-D4J次留言分享

描述：擁有4路完全電氣隔離RS485通道每通道RS485隔離集線器每一路具有6kV防雷能力，光電隔離隔離電壓高達2.5KV。

產品描述

4通道RS485隔離集線器擁有4路完全電氣隔離RS485通道，每個通道都有獨立的RS485收發器，能實現多個RS485網絡的透明傳輸解除了系統總線上RS485收發器最大節點數驅動限制。在總線級別實現復雜結構的多點連接，使得主干網絡沒有支線長度限制，用戶可以使用靈活的布線方式。

4通道RS485隔離集線器每個端口都自適應0~115200bps 的波特率，所有通道均在相同的波特率下工作，通道傳輸延時非常小。符合RS485標準，支持透明的，協議獨立的RS485 消息傳輸，使其適用于多種應用，如Modbus 協議等。如果要將PC等監控設備連入網絡，4通道RS485隔離集線器上聯口可以配置RS232 端口，使您無需安裝額外的RS485轉RS232 轉接設備。當雷擊或者設備故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作。這一性能大大提高了現有 RS-485 網絡的可靠性，有效縮短了網絡的維護時間。

4通道RS485隔離集線器每一路具有6kV防雷能力，光電隔離隔離電壓高達2.5KV，使得一路RS485 總線受到破壞時，其他RS485總線上的器件能得到保護，每個RS485 端口最多可攜帶128每個RS485 端口、電源和RS232端口也擁6kV防雷能力。4通道RS485隔離集線器為您提供一線解決方案，將您的組網工程難度降到最低，提高效率，保護通信產品和增加可靠性。

功能特點

◆ 基于FPGA設計，能根據發送的數據自動產生生精準RS485收發切換使能信號，可以自動檢測、控制RS-485數據流性能遠優于普通的斯密特觸發器的使能產生方式；

◆ 每一路RS485具有6kV防雷能力，2.5KV光電隔離，帶有獨立屏蔽線地接口；

◆ 每個 RS485 通道可負載至少32 個標準節點或128 個增強型節點；

◆ 當雷擊或者設備故障產生時，出現問題的網段將被隔離，以確保其他網段的正常工作；

◆ 上聯口RS232/422/485可以選配，波特率0-115200Bps；

◆ 采用隔離電壓2500V DC-DC電源供電不采用串口竊電，提高了設備的適用面，通信信號采用高速光耦隔離；

◆ 串行接口帶防雷保護防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μS 開路峰值輸出電壓6KV標準。

技術參數

◆ 串行接口

標準

EIA/TIA-232 RS-232 (ITU-T V.28)

EIA/TIA-422 RS-422 (ITU-T V.11)

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-422: TxD+ TxD- RxD+ RxD-

RS-485 4 wires: TxD+ TxD- RxD+ RxD-

RS-485 2 wires: A(對應Txd+) B(對應Txd-) Signal Ground

RS-232: RXD TXD Signal Ground
物理接口：接線端子

◆ 電源需求

系統電源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤3W

◆ 尺寸大小

外觀結構： 186（寬）X138（深）X31（高）mm迷你型

◆ 工作環境

工作溫度： -10℃ ~50℃

工作濕度： 5% ~ 95% (無凝露)

存儲溫度： -40 ℃~ 80℃

存儲濕度： 5%~ 95% (無凝露)
