19英寸1U 模塊化多業務電話光端機

型號：FC2PM-O64/S64次留言分享

描述：帶LCD 電話光端機4路FE以太帶4個多功能槽位每個槽位最多可以插入16路電話也可以插入E1V.35串口等業務卡帶ALS功能可帶Console網管可1+1光纖備份獨立SNMP網管。

產品描述

功能特點

產品描述

本多業務光端機傳輸平臺，是在傳統的TDM 業務之上經過模塊化設計可以為用戶提供最多64路電話業務與E1及網絡業務功能。本設備帶LCD顯示支持雙光口1＋1 熱備份(APS）功能，和光口ALS 功能。本多業務PDH傳輸平臺可提供4 個業務卡插槽，可以插入E1 模塊/語音模塊/V.35 模塊/ 串行接口模塊/4E1網橋模塊；最大容量可以4 個插槽都插滿。同時提供4路10/100M快速以太網接口(線速100M)或者4路10/100/1000M千兆以太網接口(線速1000M)或者4路物理隔離百兆以太網接口(每路線速獨立帶寬100M)。給用戶提供了方便的操作，高彈性的應用，高效的投資，是現今市場提供語音，數據等綜合服務的絕佳解決方案。

功能特點

◆ 主板帶LCD顯示，提供4 路共享線速100M 或線速1000M或物理隔離100M的以太網通道，和2路透明的RS232/422/485異步通道1路公務電話與可1+1光備份的SFP光接口；

◆ 當設備內部插入網管模塊時，可提供基于SNMP 網管操作界面；

◆ 提供4 個插槽，每個插槽可以插入下列服務卡片，支持混插：

4×E1 模塊（75Ω）/（120Ω）；

4×成幀E1 模塊（75Ω）/（120Ω）任意時隙可以設置；

4×FXO/FXS/EM2-4/磁石模塊；

8×FXO/FXS/二線音頻/磁石模塊；

16xFXO/FXS/二線音頻/磁石模塊；

2×V.35 (2.048M 固定速率)模塊；

2×V.35 (N*64K N=1-32)模塊；

4×RS232/422/485/開關量模塊；

4 以太口網橋(速率2.048M)模塊；

◆ 提供4 路百兆或4路千兆或4路物理隔離百兆以太網(每路線速獨立帶寬100M)的網絡接口；

◆ 提供兩個SFP光接口，傳輸距離高達120KM，雙光口1+1 保護（APS）， ALS（Automatic Laser Shutdown/Reduction）功能：在檢測到該光路的光纖中斷后，使光發送端無輸出功率，當光纖恢復后又能自動恢復正常狀態；

◆ 提供遠程控制，支持本端和遠端的環路功能；

◆ 能檢測當光信號丟失時為對端設備掉電或是光纖不通，并通過指示燈指示告警；

◆ 提供1個Console管理接口；1個SNMP管理接口；便于安裝開通；

◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源模式；

◆ 電話/網絡/串行接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs，開路峰值輸出電壓6KV標準；

技術參數

◆ 光纖部分

光口：1，2（1+1 光備份）

光纖：?jiǎn)卫w雙纖

光纖接口：FC/SC/ST/LC(SFP)

波長：850nm/1310nm 多模；1310nm/1550nm 單模

無中繼傳輸距離：20~120Km

典型發射功率:

單模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受靈敏度范圍：-28dBm~- 40dBm

◆ 10/100M以太網接口

協 議：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ 10/100/1000M以太網接口

協 議：符合IEEE 802.3z，IEEE 802.3ab

速率：10/100/1000M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ E1 接口

設備接口：設備接口符合G.703建議

速率： 2048Kb/s±50ppm

碼型： HDB3

阻抗：非平衡式 75Ω/平衡式 120Ω?

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：滿足G.742、G.823建議

輸入口允許衰減：0～6dBm

◆ FXS 用戶電話口/公務電話口

振鈴電壓： 75V

振鈴頻率： 25Hz

二線輸入阻抗：600Ω(摘機)

回?fù)p： 20dB

◆ FXO 中繼口

振鈴檢測電壓：35V

振鈴檢測頻率：17Hz-60Hz

二線輸入阻抗：600Ω(摘機)

回?fù)p： 20 dB

◆ E&M 2/4線接口

E&M類型： TYPE V

E線最大電流：22mA;飽和電壓：3V

M線恒定電流：7mA; 最小檢測電流：5mA

AD增益：0dB;

DA增益：0dB

2/4線輸入阻抗：600Ω

◆ 磁石電話接口

振鈴電壓：75V

振鈴頻率：25Hz

二線輸入阻抗：600Ω(摘機)

回?fù)p：20dB

◆ 電氣和機械特性

系統電源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤30W

外觀結構: 485（長）X200（寬）X45（高）mm 19英寸 1U機架式

◆ 環境指標

工作溫度： -10℃—+60℃

儲存溫度： -40℃—+85℃

工作濕度： 0%—95%（無凝結）

MTBF：＞100000小時

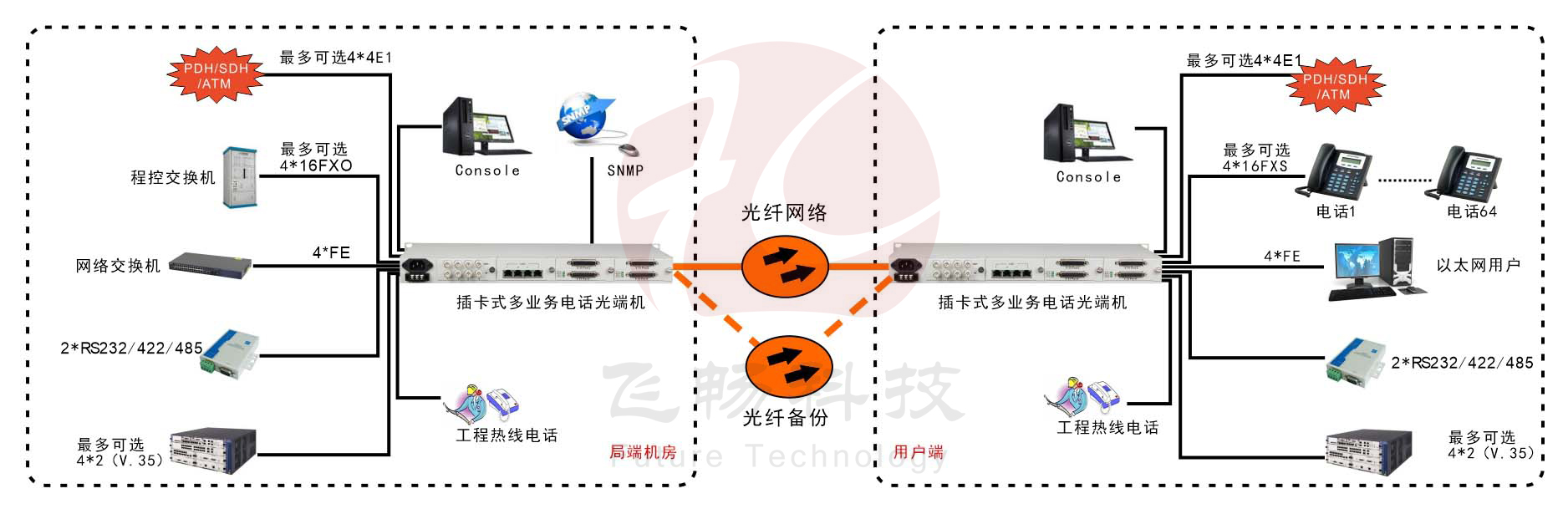

應用方案

模塊化多業務電話光端機

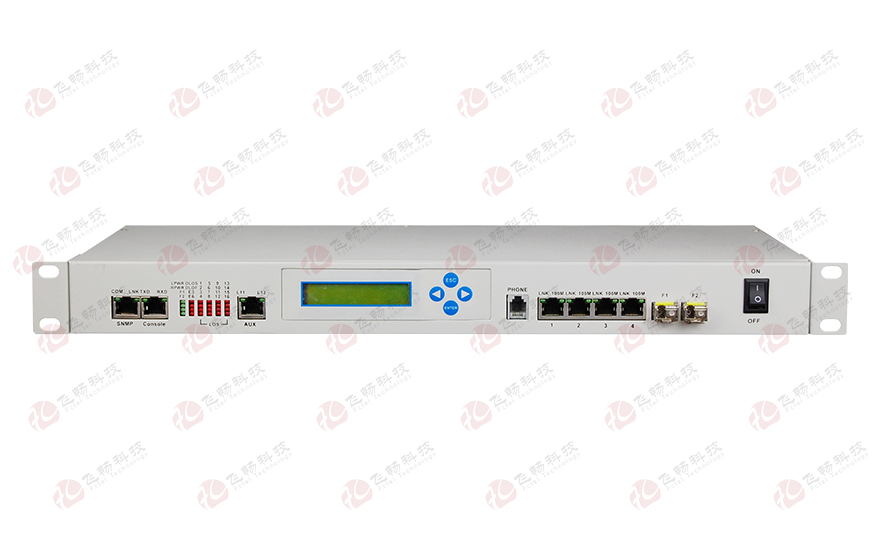

主板提供：

1. LCD顯示;

2. 4 路共享線速100M 的以太網通道;

3. 2路透明的RS232/422/485異步通道;

4. 1路公務電話

5. SNMP 網管

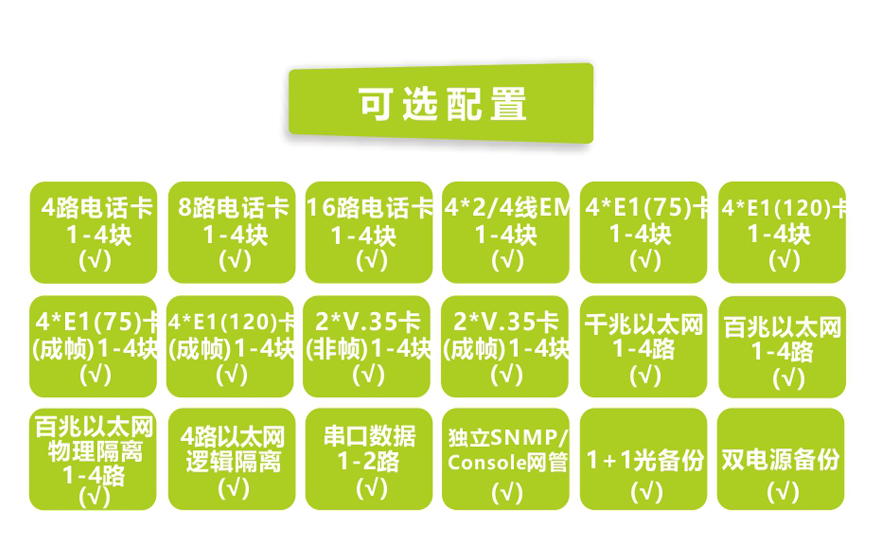

4 插槽，支持混插提供：

4×E1 模塊（75Ω）/（120Ω）

4×成幀E1 模塊（75Ω）/（120Ω）任意時隙可以設置

4×FXO/FXS/EM2-4/磁石模塊

8×FXO/FXS/二線音頻/磁石模塊

16×FXO/FXS/二線音頻/磁石模塊

2×V.35 (2.048M 固定速率)模塊

2×V.35 (N*64K N=1-32)模塊

4×RS232/422/485/開關量模塊

4 以太口網橋(速率2.048M)模塊

如上

如果要實現8E1+4FE+32路電話(FXO/FXS)的功能，則可以配置2個4E1的卡，2個16xFXO/S的電話卡

如果要實現4E1+4FE+48路電話(FXO/FXS)的功能，則可以配置1個4E1的卡，3個16xFXO/S的電話卡

如果要實現4FE+64路電話(FXO/FXS)的功能，則可以配置4個16xFXO/S的電話卡
