工業軌式管理型帶光旁路 8路千兆電+2路千兆光口(支持DDM管理) RSTP環網交換機

描述：本系列產品采用工業軌式設計, 8千電+2千光電交換機是新一代多業務接入型網管千兆冗余以太網交換機，內置光旁路保護功能功能，具有集成度高，功能豐富，簡單方便等特點，

產品描述

功能特點

技術參數

產品描述

本系列產品采用工業軌式設計, 8千電+2千光電交換機是新一代多業務接入型網管千兆冗余以太網交換機，內置光旁路保護功能功能，具有集成度高，功能豐富，簡單方便等特點，代表行業內最高水平。含有8路千兆電口和2路千兆光口，特別適用于視頻傳輸?shù)葦?shù)據流較大的場合。支持豐富的工業交換機應用所需的二層管理協議，支持 RSTP冗余環網協議，組成級聯方式,單環的網絡等拓?fù)浣Y(jié)構，保障了網絡的實時性和穩定性。交換機是采用成熟的技術和開放的網絡標準，適應低溫高溫，抗電磁干擾強，防鹽霧，抗震防抖，滿足工業現場的嚴苛工作環境要求，為工業物聯網提供高效、可靠、快捷的解決方案；

功能特點

◆ 鋁合金外殼，工業導軌式設計，良好散熱特性，金氧極氧化工藝，IP40防護等級，專為嚴酷苛刻的工業環境而設計;

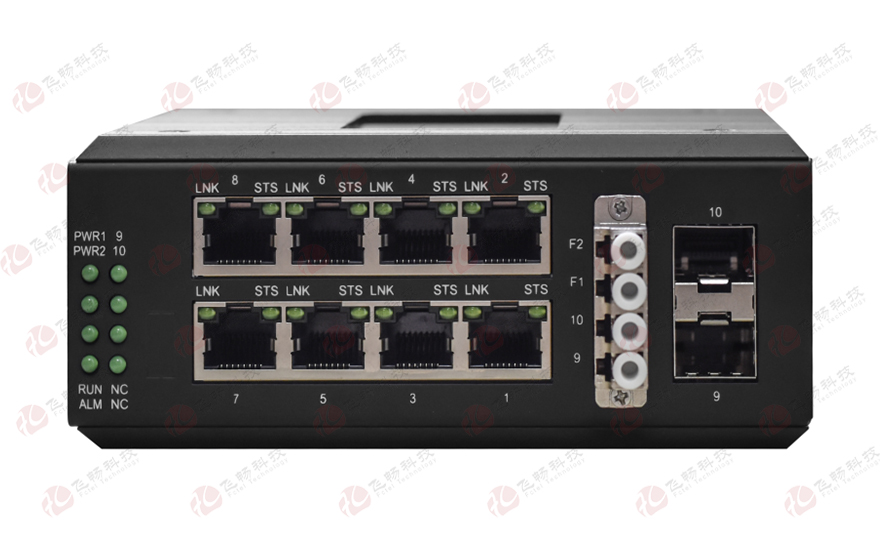

◆ 可支持 8 路千兆電口和2路千兆光接口，千兆旁路光口，為2個千兆SFP光口,支持DDM管理；
◆ 設備掉電時，兩個Bypass接口直通(F1,F2)，設備有電時，這兩個光口可以當成千兆光以太交換接口;
◆ 支持IEEE802.1Q協議VLAN超長數據包的傳輸，支持最大為16K字節的以太包，支持大背板帶寬，大交換緩存，確保所有端口線速轉發；
◆ 電接口（RJ45接口）支持10/100/1000M自適應、全/半雙工方式、MDI/MDI-X自動偵測；
◆ 支持IEEE 802.3D/W/S 標準的STP/RSTP環網協議，可以組RSTP環網；
◆ 支持IEEE802.3/802.3u/802.3ab/802.3z/802.3x存儲轉發方式；
◆ 支持IGMP Snooping V1/V2，支持GMRP，支持IEEE 802.1Q 4K VLAN，支持DSCP 8 個隊列；
◆ 以太接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs，開路峰值輸出電壓6KV標準;

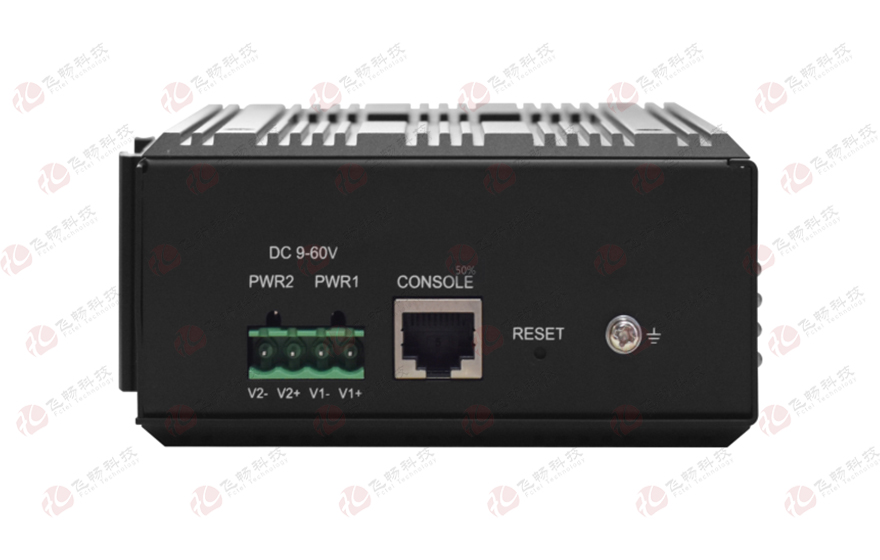

◆ 支持寬范圍交直流輸入(9V-48V),支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護;
◆ 符合工業四級電磁兼容性要求;
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等,無風扇高效散熱，降低修復時間;

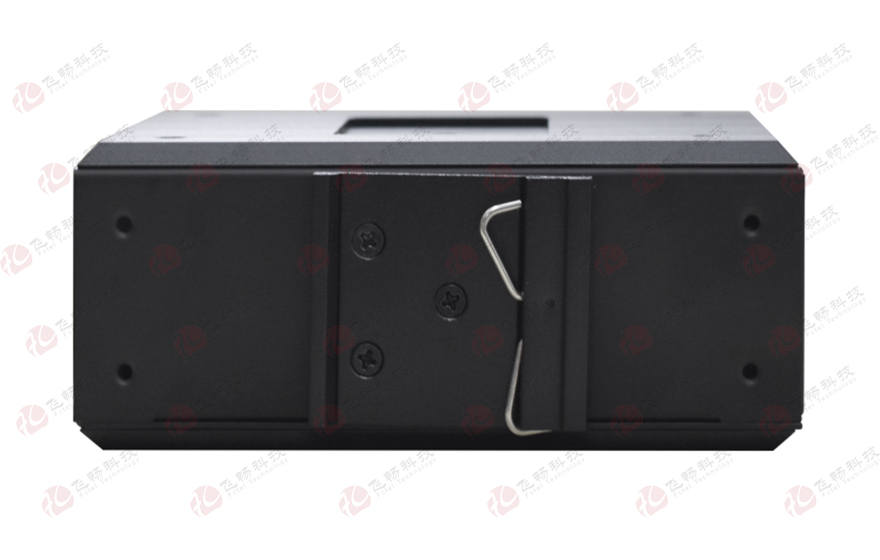

◆ IP40外殼防護等級，能夠經受住惡劣環境的考驗,導軌或壁掛式安裝;
◆ 寬溫型：工作溫度-40℃~ +85℃;

技術參數

◆ 光纖部份
光口：2
光纖：單纖雙纖
光纖接口：LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：0~80Km
典型發射功率: 單模100uw — 0.93mw
◆ 10/100/1000M以太網接口
協    議：符合IEEE 802.3ab，IEEE 802.3z
速    率：10/100/1000M自適應m全/半雙工自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座支持Auto-MDIX
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100,000小時

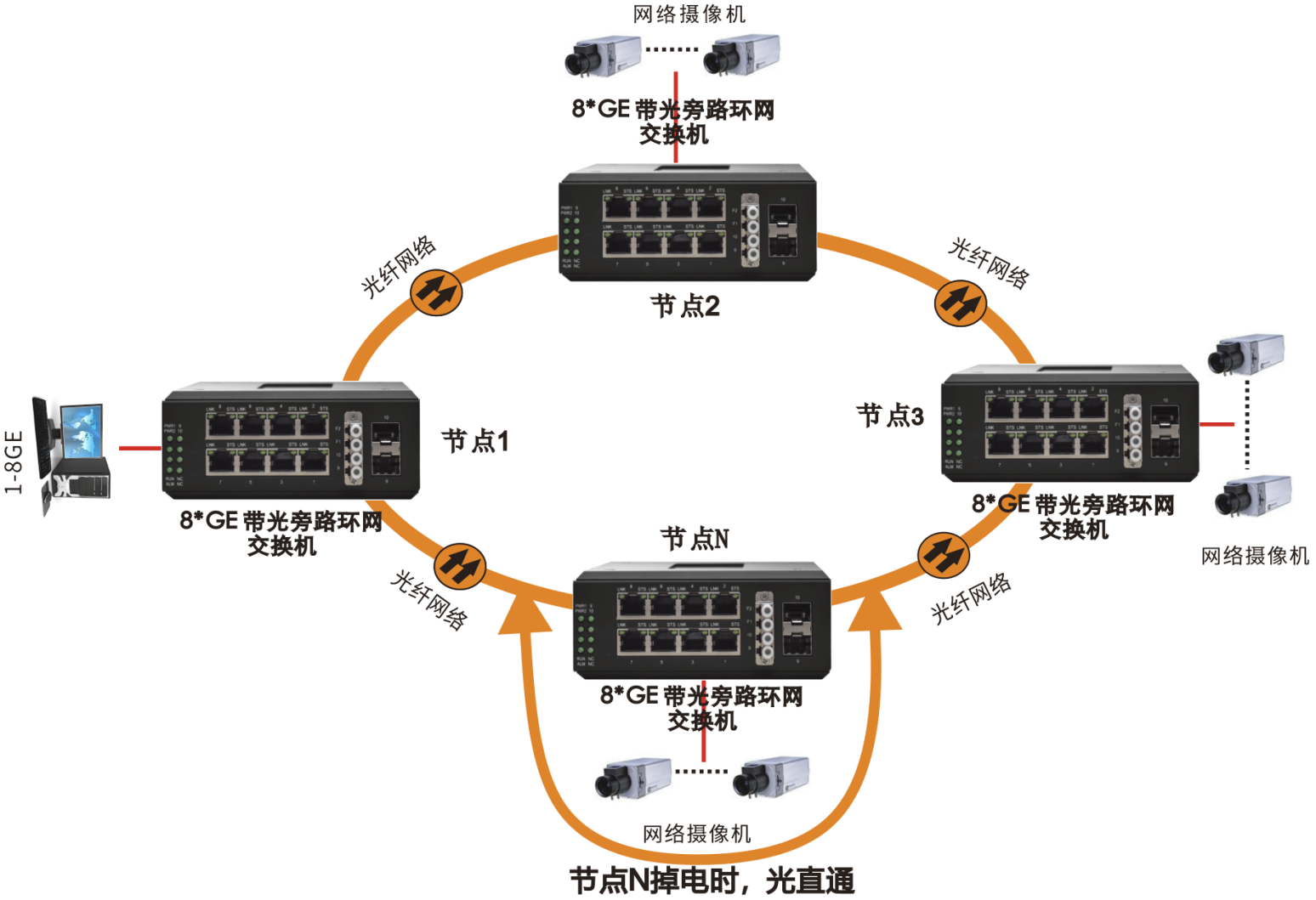

應用方案

9口SFP的LC接口插入9的LC口子上，10口SFP的LC接口插入10的LC口子上，F(xiàn)1,F2 為上聯口與下聯口，當某處設備掉電時，兩個F1,F2 光口為直通接口；

產品尺寸

產品視頻

資料下載
