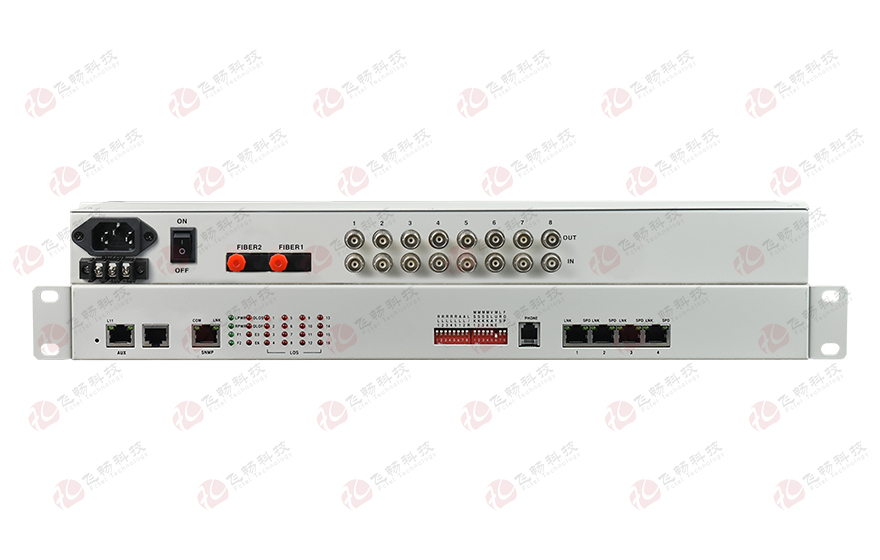

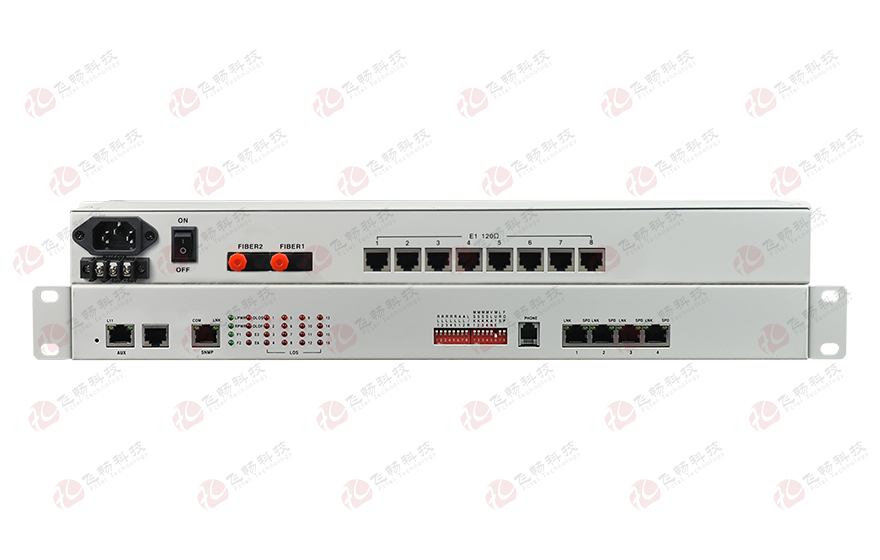

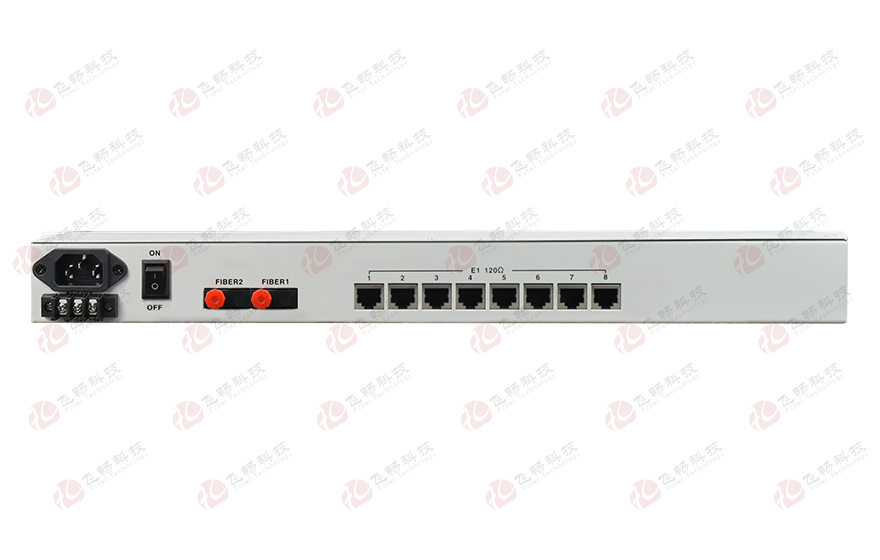

本系列設備是本公司研制的PDH光纖傳輸專用超大規模集成電路的基礎上開發的點對點光傳輸設備。提供1~8路E1接口，主光纖接口與備份光纖接口，1-4路10M/100M快速以太網接口（線速100M），以及2擴展業務接口。4路以太網接口為交換口，可支持VLAN劃分。2個擴展業務接口可以作為RS232/RS485/RS422異步數據、語音信號、二四線E&M音頻信號、開關量信號、以太網信號（帶寬2M）等傳輸通道，應用十分靈活?？蛇x一路數字公務電話，應用十分靈活。具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。
◆ 基于自主產權的集成電路；
◆ 模塊化寬動態光探測器；

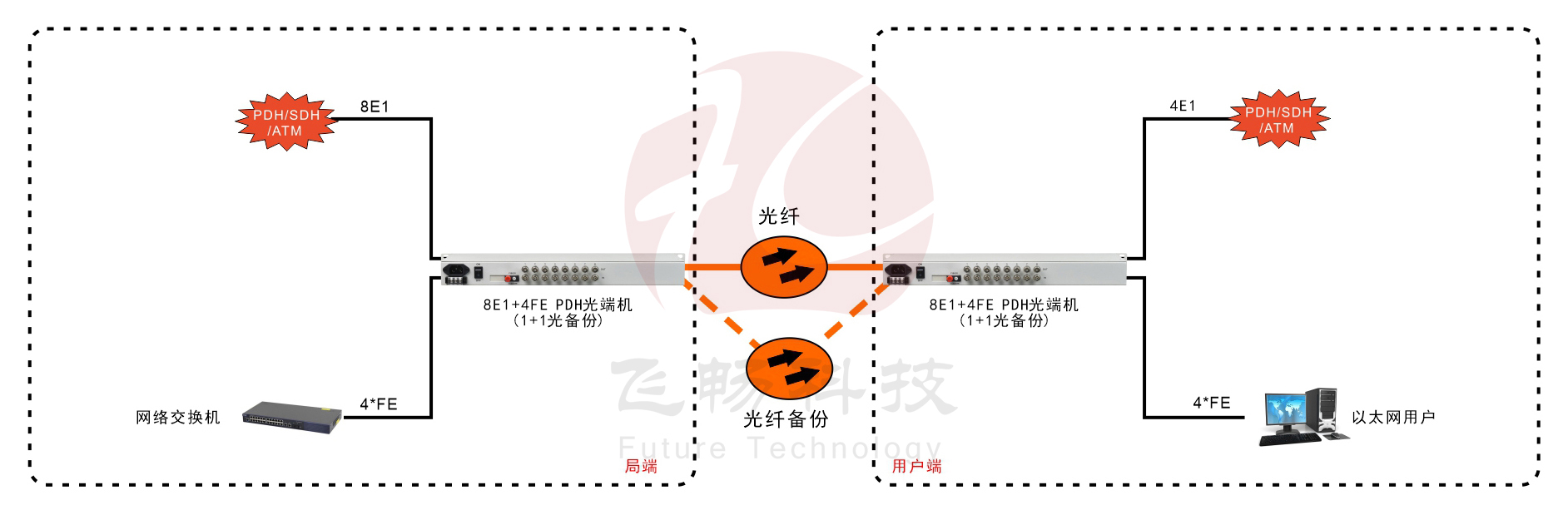

◆ 設備提供主光纖接口與備份光纖接口，雙光口備份功能確保業務永不間斷；
◆ 以太網接口速率為10M/100M，全雙工/半雙工自適應；
◆ 4路以太網接口為交換口，也可劃分VLAN，可以設置成4個通道邏輯隔離；
◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；
◆ 一路PCM數字公務電話（可選）；
◆ 能檢測當光信號丟失時為對端設備掉電或是光纖不通，并通過指示燈指示告警；
◆ 具備在本端查看顯示遠端設備工作狀態功能；
◆ 提供2個擴展接口，可選擴展1~2路異步數據，如RS232/ RS485/RS422/Manchester碼等；或1~4路開關量、1~2路語音，或二/四線音頻等；
◆ 提供命令遠端接口環回功能，便于線路維護；
◆ 無中繼傳輸距離可達2~120公里；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；
◆ DC-48V/DC24V電源具備極性自動檢測功能，安裝時無需區分正負極。
◆ 光纖部分
多模光纖:
50/125um 或 62.5/125um，
最大傳輸距離 5Km@ 62.5/125um單模光纖，衰減(3dbm/km )
波長： 820nm
發射功率： -12dBm (Min) ~ -9dBm (Max)
接收靈敏度： -28dBm (Min)
鏈路預算： 16dBm
單模光纖:
8/125um， 9/125um，
最大傳輸距離 40Km(實際如需更大距離需定制)
傳輸距離： 40KM@9/125um 單模光纖，衰減(0.35dbm/km )
波長： 1310nm
發射功率： -9dBm (Min) ~-8dBm (Max)
接收靈敏度： -27dBm (Min)
鏈路預算： 18dBm
◆ E1接口
設備E1接口均符合G.703建議
速 率： n*64Kbps±50ppm
碼 型： HDB3

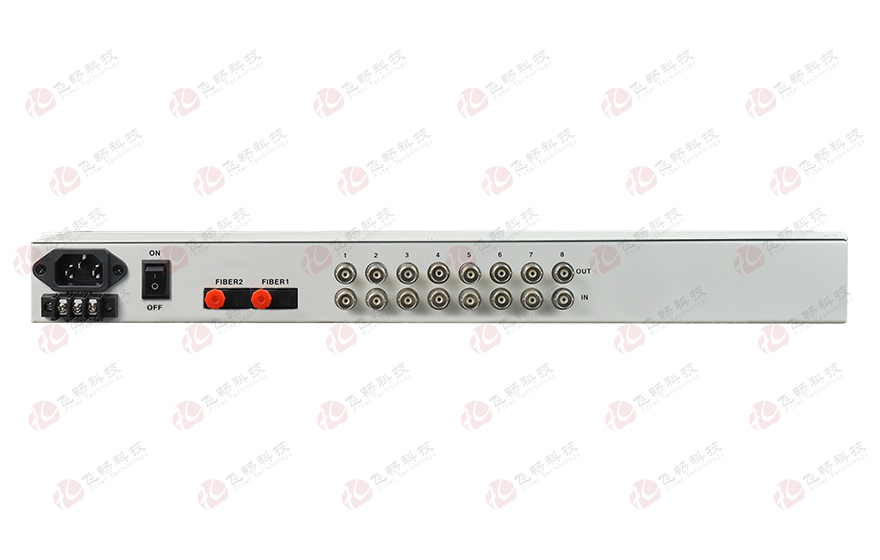

阻 抗： 非平衡式 75W/平衡式 120W(非平衡式配同軸接口適配器，可適配75-2/3同軸電纜)
抖動特性： 滿足G.742、G.823建議
輸入口允許衰減：0~6dBm
◆ 以太網接口（10/100M）
速 率： 10/100M自適應，全/半雙工完全自適應
協 議： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表： 可以學習4096個MAC地址
物理接口： RJ45座 支持Auto-MDIX（交叉/直通線自適應
回 損： 20 dB
◆ 電源需求
系統電源： AC180V ~ 260V；DC –48V；DC +24V
功 耗： ≤10W
◆ 尺寸大小
迷你型： 216（寬）X140（深）X31（高）mm
19英寸： 483（寬）X138（深）X44（高）mm
◆ 工作環境
工作溫度： -10℃ ~50℃
工作濕度： 5% ~ 95% (無凝露)
存儲溫度： -40 ℃~ 80℃
存儲濕度： 5%~ 95% (無凝露)
