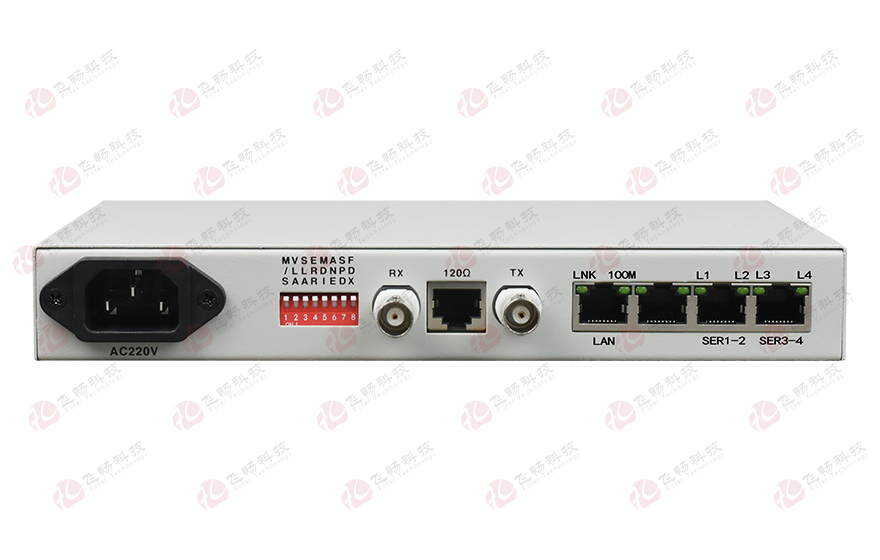

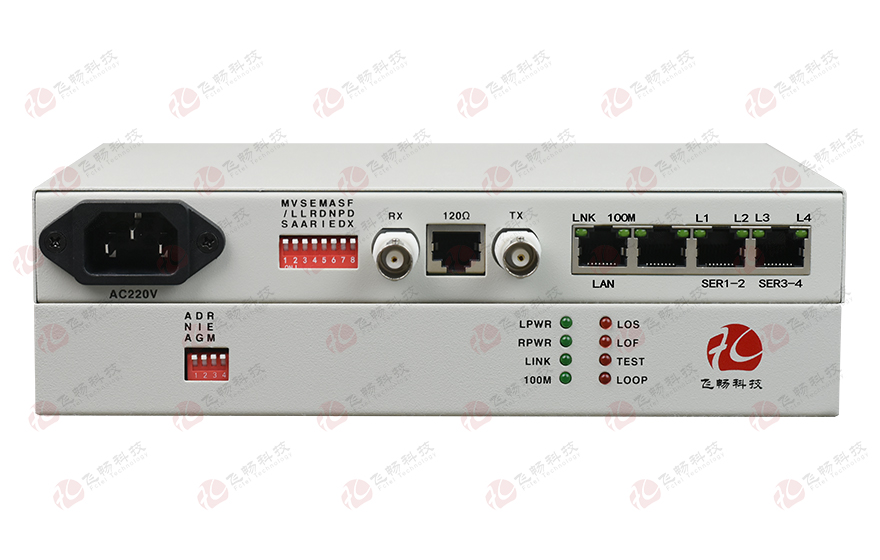

成幀E1-ETH+4RS232協議轉換器

型號：FCC-E1F1R4次留言分享

描述：1路成幀E1轉1路百兆以太網+4路RS232/422/485協議轉換器帶E1 環回檢測功能。

產品描述

本協議轉換器(接口轉換器)采用大規模FPGA設計，提供1個成幀E1接口和1個以太網接口與4個串行接口，能夠實現10/100base-T以太網數據在E1通道上的傳輸，是一種高性能、自學習式以太網橋。該設備作為以太網的延伸設備，利用現有網絡（PDH/SDH/微波等）所提供的E1通道，以較低的成本實現兩端以太網與串行接口的互聯。設備內置環路測試功能，為工程開通和日常維護提供便利。

功能特點

◆ 設備能管理到遠端設備的狀態 網管數據不占用用戶業務時隙；

◆ E1可以支持任意時隙的設置，速率從64K-2048K可調；

◆ 可以檢測到E1有沒有環回，并通過指示燈指示出來并在環回時不往以太網口發送源MAC地址與目的MAC地址相同的包，防止交換機死機；

◆ 可以區分當E1信號丟失時是遠端設備掉電還是中間傳輸E1斷線；

◆ 有E1故障轉移功能，可以設置E1線路故障時不往以太網接口發LINK信號；

◆ 以太網支持超長包，最大包長度支持到2036字節；

◆ 內置動態以太網MAC地址列表(4096個)，具有本地數據幀過濾功能；

◆ 以太網接口10M/100M，全/半雙工完全自適應支持VLAN協議，以太網口支持AUTO-MDIX（交叉線和直連線自適應）；

◆ 內部有以太網數據監控自動復位功能，不會死機；

◆ 可以實現本端以太網口的5種任意模式的設置，并可以實現對AUTO-MDIX功能的并閉；

◆ 提供2種時鐘方式：E1主時鐘，E1線路從時鐘；

◆ 可以在本端強制讓對端設備的速率跟隨本端（非成幀時無效）；

◆ 提供3種環回功能：E1本端自環(ANA)以太網本端自環(DIG)，命令對端以太網自環(REM)；

◆ 同時支持自適應的120Ω/平衡和75Ω/不平衡兩種阻抗，不用再作設置；

◆ 機架式設備網管接口采用SNMP；

◆ 串行數據接口可以是RS232/RS422/RS485/TTL中的任選一種；

◆ 串行數通道可以傳輸異步從300-19200波特率自適應的串口數據；

◆ 串行數據在E1中復用支持ITU-T R.111躍變編碼模式；

◆ 串行口接口防雷達到IEC61000-4-5（8/20US）差模：6KV，阻抗（2Ω）；共模：6KV，阻抗（2Ω）標準。

技術參數

◆ 10/100M以太網接口

協 議：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自適應，全/半雙工完全自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通線自適應）

◆ E1 接口

設備接口：設備接口符合G.703建議

速率： 2048Kb/s±50ppm

碼型： HDB3

阻抗：非平衡式75Ω/平衡式120Ω

非平衡式配同軸接口適配器，可適配75-2/3同軸電纜

抖動特性：滿足G.742、G.823建議

輸入口允許衰減：0～6dBm

◆ 串行數據接口

數據接口：RS-232/RS-485/RS-422

數據標準：EIA RS232 RS485 RS422

速率： 110bps-115.200Kbps

物理接口： RJ45

◆ 電氣和機械特性

系統電源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤10W

外觀結構: 216（寬）X140（深）X31（高）mm迷你型

◆ 環境指標

工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：＞100000小時

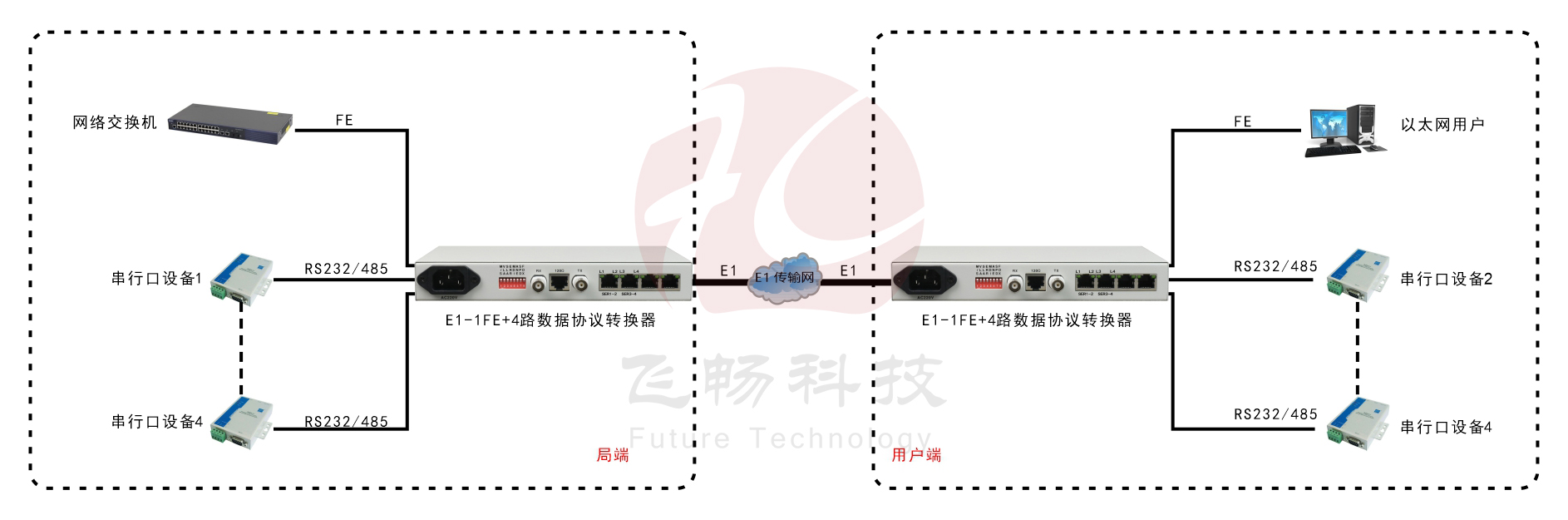

應用方案

成幀E1-ETH+4RS232協議轉換器

方案說明

設備可以通過一條E1通道實際以太數據與4路串行數據的同時傳輸，以太帶寬為N*64K每路串口占用E1的一個時隙，串行數據在E1中采用ITU-T R.111躍變編碼模式，波特率可以為300-19.2K。
